Novedades en nanoCAD 24

Versión 24

Se ha implementado una nueva barra de herramientas funciona Capas para realizar manipulaciones rápidas con las capas.
Puedes abrir la barra de herramientas en la interfaz de cinta en las pestañas Inicio y Configuración :






En la interfaz clásica: menú Ver Barras de herramientas > Funcional imagen005.jpg  Administrador de capas … o en Propiedades bar - imagen005.jpg  Administrador de capas
El comando para abrir la barra funcional Capas en la línea de comandos es – LAYERSQUICK .

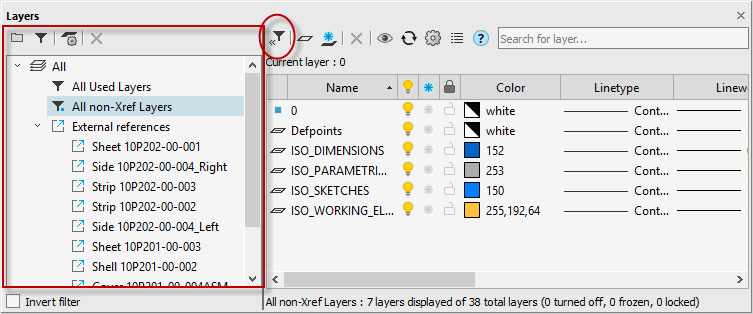

La lista de capas puede presentarse en vista de árbol o de tabla:




En la vista de árbol, los nombres de las capas se muestran en la columna izquierda, y las propiedades principales en forma de íconos se muestran en la columna derecha (Estado, Color, Color VP, Visibilidad de Capa, Congelar, Bloquear, Trazar, Nueva Congelación VP, Congelación VP). Los parámetros restantes se expanden en una lista debajo del nombre de la capa cuando hace clic izquierdo en la flecha a la izquierda del nombre de la capa. El modo de visualización predeterminado es la vista de árbol.

En la vista de tabla, las propiedades de las capas se muestran en forma de tabla con columnas; la funcionalidad corresponde al cuadro de diálogo Capas .

Con la incorporación de la barra funcional Gestor de Capas , el antiguo diálogo de Capas ahora es modal, es decir, mientras el diálogo muestra toda la información relevante sobre las capas, los cambios realizados fuera del cuadro de configuración no se tienen en cuenta.4o La barra se sincroniza y muestra los datos actuales después de cerrar el cuadro de diálogo.
Se ha creado una nueva barra de herramientas Normas CAD , que incluye comandos como: imagen008.jpg  Configuración de normas , imagen009.jpg Configurar , imagen010.jpg Controlar , imagen011.jpg Transmisor de capas .
Se ha añadido el comando LAYTRANS . El Transmisor de capas está diseñado para convertir las capas del dibujo actual de acuerdo con los estándares especificados para las capas. También puede utilizar el Transmisor de capas para controlar visualmente el contenido de las capas y eliminar capas no utilizadas en un dibujo.
El comando abre el cuadro de diálogo Transmisor de capas :

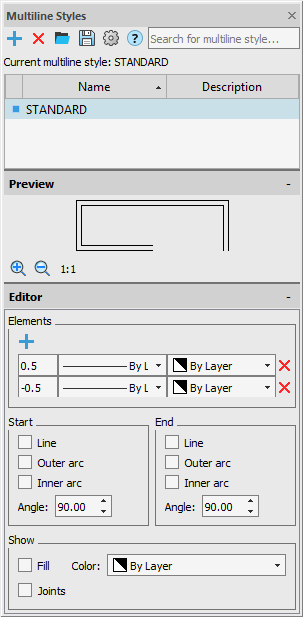

Se han actualizado y mejorado las siguientes barras de herramientas funcionales:

  • Navegador de Recubrimientos ( COVERINGBROWSER )



  • Editor de Recubrimientos ( COVERINGEDITOR )



  • Editor de texturas


  • Explorador de archivos ( FILEEXPLORER, ADCENTER )



Se ha añadido la posibilidad de bloquear y desbloquear capas en la barra funcional Explorador de Dibujos . Para hacerlo, en el grupo de Capas, haz clic en el icono de bloqueo mientras mantienes presionada la tecla CTRL para la capa seleccionada.




Se ha añadido la posibilidad de redefinir bloques a la barra funcional Explorador de Dibujos . Los comandos Insertar y Redefinir y Solo Redefinir están disponibles en el menú contextual del bloque. imagen018.jpg.


Se ha añadido un nuevo ajuste de objeto Centroid , que permite ajustar al centro de masa de objetos cerrados (círculo, elipse, polilínea, spline, región, bloque). Puedes activar el ajuste de objeto Centroid de una sola vez utilizando la palabra clave GCE (centro geométrico) Insertar una etiqueta (Alt+2).


Se ha añadido un nuevo comando ÁREA a la barra de herramientas Consulta para calcular el área y el perímetro especificando puntos de un área o un objeto.


Los comandos Área ÁREA ) y Área acumulada ( CAREA ) ahora calculan el área, incluso para los objetos de tipo Región ( REGIÓN ) .

Se ha añadido el botón Vista previa... a la derecha de los cuadros de diálogo Trazary Configurar página , que abre el cuadro de diálogo Vista previa que puede ampliarse a pantalla completa.

Se ha añadido el botón Vista previa… en el lado derecho de los cuadros de diálogo Trazar y Configuración de Página, que abre el cuadro de diálogo Vista previa y puede expandirse a pantalla completa.


Se ha corregido el comportamiento del cuadro de diálogo Trazarcuando no hay un dispositivo de trazado (impresora/pc3) especificado en el documento. Ahora se utilizará laimpresora-PDF interna . En este caso, siempre que sea posible, se conservan las dimensiones y la orientación del formato especificadas en el archivo pc3 o en el documento. La impresora-PDF interna seleccionará un formato que coincida exactamente con el tamaño especificado en el documento o en el archivo pc3, o el siguiente más grande de la lista de formatos disponibles para esa impresora.

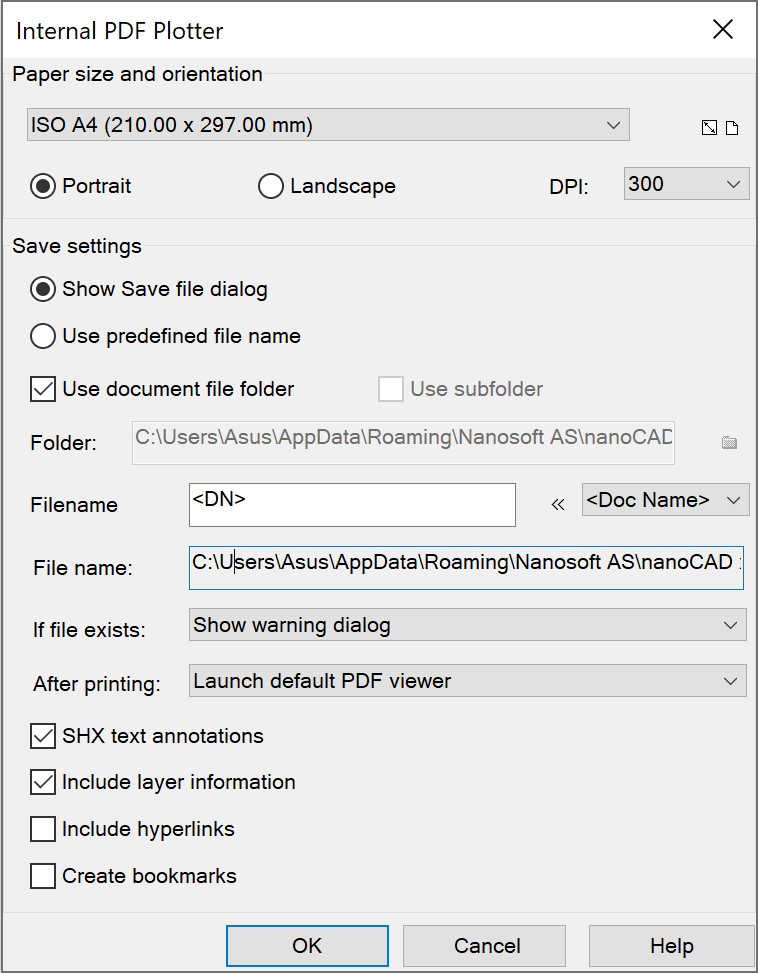

La impresora-PDF interna seleccionará un formato que coincida exactamente con el tamaño especificado en el documento o en el archivo pc3, o el siguiente más grande de la lista de formatos disponibles para esa impresora.

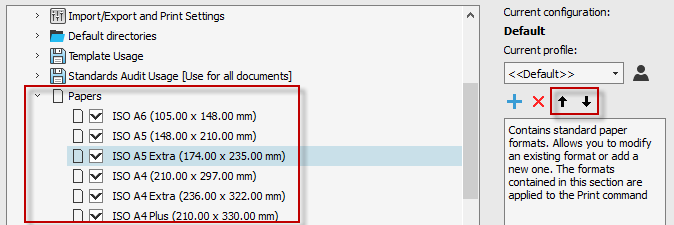

En el cuadro de diálogo OPCIONES, en la sección Importar / Exportary en la sección Configuración de impresión , se ha añadido una nueva opción: Trazar objetos temporalmente ocultos :

En el cuadro de diálogo OPCIONES, en la sección Importar/Exportar y Configuración de Impresión, se ha añadido una nueva opción: Trazar objetos temporalmente ocultos.


Controla la impresión de los objetos que están temporalmente ocultos por los comandos HIDEOBJECTS o ISOLATEOBJECTS. Cuando la opción está habilitada, los objetos ocultos en modo de aislamiento temporal (variable de sistema OBJECTISOLATIONMODE = 0) se imprimen; cuando está deshabilitada, no se imprimen. De forma predeterminada, la opción está deshabilitada; los objetos ocultos temporalmente no se imprimen.

En el cuadro de diálogo Configuración de Página , el nombre del campo Ancho del marco se ha cambiado a Grosor del Marco . El campo está disponible cuando el modo A archivo está habilitado.

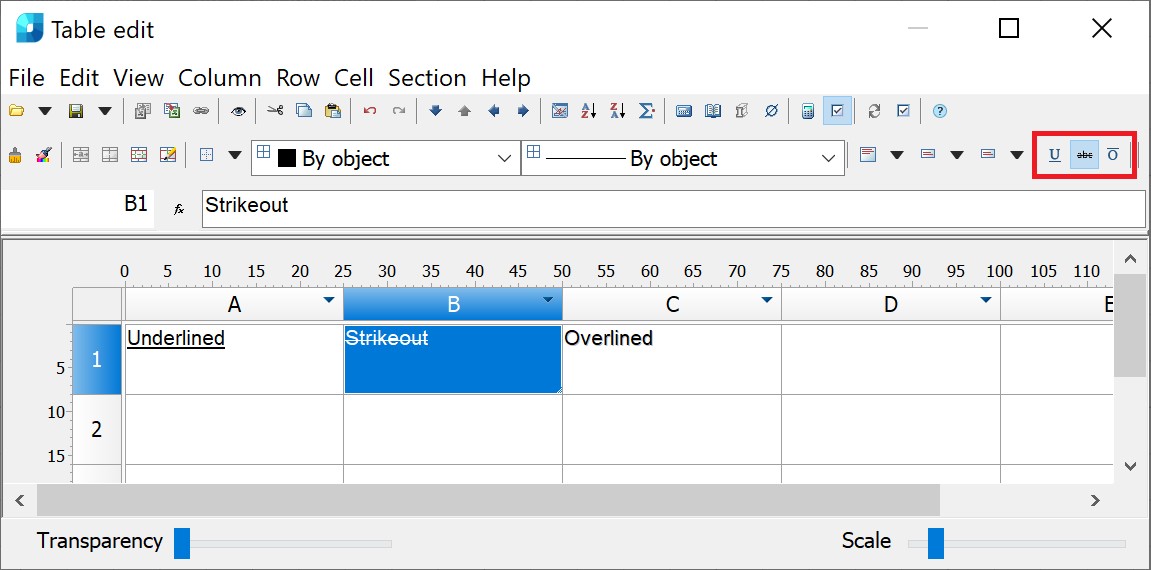

Se han añadido los siguientes atajos:

  • CTRL + MAYÚS + BARRA ESPACIADORA –inserta un espacio no separable en los textos;
  • CTRL + B – activa/desactiva el estilo negrita para texto nuevo o seleccionado;
  • CTRL + I – activa o desactiva la cursiva para texto nuevo o seleccionado;
  • CTRL + U – activa o desactiva el subrayado para texto nuevo o seleccionado;
  • CTRL + O – activa o desactiva la superposición de líneas para texto nuevo o seleccionado.

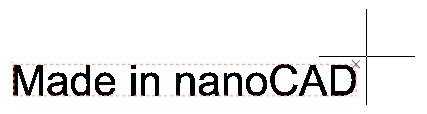

Ahora es posible ajustar automáticamente el ancho del marco al tamaño del texto haciendo doble clic con el botón izquierdo del ratón en el imagen025.jpg elemento de la ventana de entrada de texto.
Ahora es posible cambiar del modo de “inserción de texto” (el texto se introduce a partir del punto de inserción) al modo de “reemplazo de texto” (el texto introducido desde el teclado reemplaza al texto previamente escrito) utilizando la tecla INSERTAR .
Se ha implementado la visualización del color de la dirección positiva del eje de abscisas (eje X) y del eje de ordenadas (eje Y) al mostrar la rejilla Esto también le permite navegar por el plano de edición.



Los rayos de colores están dirigidos desde el origen de coordenadas. El rojo se asigna al eje X y el verde al eje Y. La visualización se habilita/deshabilita al activar/desactivar la cuadrícula (línea de comandos: GRID ; teclas de acceso rápido: F7 , Ctrl + G ).
Se ha añadido el estilo de visualización de la cuadrícula en forma de puntos (variable GRIDSTYLE ).



Por defecto, GRIDSTYLE = 0: la cuadrícula se muestra como líneas en el espacio modelo, el editor de bloques, las presentaciones y las presentaciones en espacio papel. También están disponibles los siguientes valores variables:

GRIDSTYLE = 1: visualización de la rejilla como puntos en el espacio modelo 2D.
GRIDSTYLE = 2: visualización de la rejilla como puntos en el editor de bloques.
GRIDSTYLE = 4: visualización de la rejilla como puntos en las presentaciones y las presentaciones en espacio papel.

También puede configurar el eEstilo de Rejilla en los ajustes de dibujo (línea de comandos: DDRMODES, DSETTINGS, SE).


Se ha agregado la función Copiar formato de texto a la barra Formato de texto (línea de comandos: MT , MTEXT , MTEXTCREATE , T ).



La función permite copiar las siguientes propiedades dentro de un texto multilínea: fuente, altura, estilo (negrita, cursiva, tachado, subrayado, sobrelineado), inclinación, espaciado (espaciado entre caracteres), relación de aspecto, color del texto, alineación del texto (izquierda, centrado, justificado, derecha, distribuido), espaciado de líneas, opciones de listas con viñetas y numeradas, opciones de párrafo (sangrías, tabulaciones).
Para utilizar la función, debe seleccionar una parte del texto o colocar el cursor sobre el texto cuyo formato desea copiar. En la barra de Formato de Texto , haz clic en el botón Copiar Formato de Texto . Seleccione el texto que desea formatear. Para completar el formato, presione ESC o desmarca la casilla Copiar formato de texto .
Se ha implementado el adjunto del archivo de normas (*.dws )en la configuración de perfil para todos los dibujos creados y abiertos.
Puede configurar los ajustes en Opciones (línea de comandos: OPCIONES , PREF ; teclas de acceso rápido: Ctrl + 9 ) en la sección Uso de Auditoría de Normas .



Opciones en sección Uso de Auditoría de Normas :

  • No – prohibición de adjuntar el archivo de normas a los dibujos que se están abriendo. La opción está seleccionada por defecto;
  • Usar para todos : usar el archivo de normas para todos los documentos que se están abriendo;
  • Nombre del Archivo de Auditoría de Normas<> – configuración del archivo de normas *.dws.

Cuando se asigna un archivo de normas en el cuadro de diálogo del comando STANDARDS, el archivo se mostrará primero en la lista.

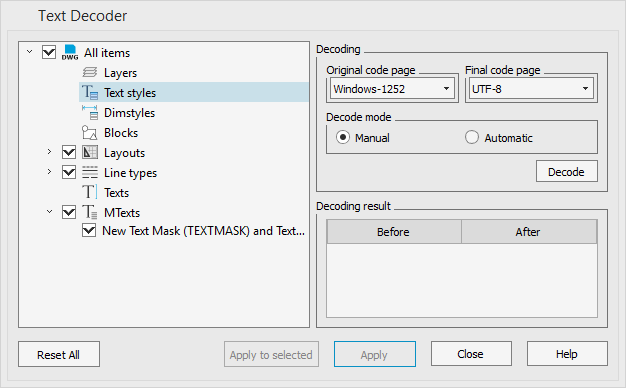

El cuadro de diálogo del Decodificador de Texto ( TEXTDECODER ) se ha complementado con la visualización de los resultados en forma de una tabla “Antes y Después”, además de añadir la capacidad de ordenar columnas en orden alfabético.


Se ha implementado la versión sin diálogo del comando de edición de la lista de escalas - SCALELISTEDIT para su uso en scripts.

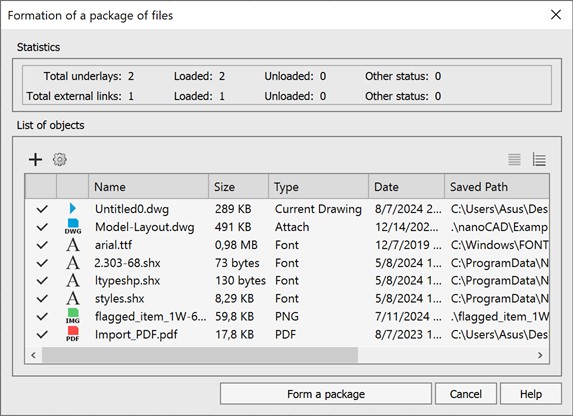

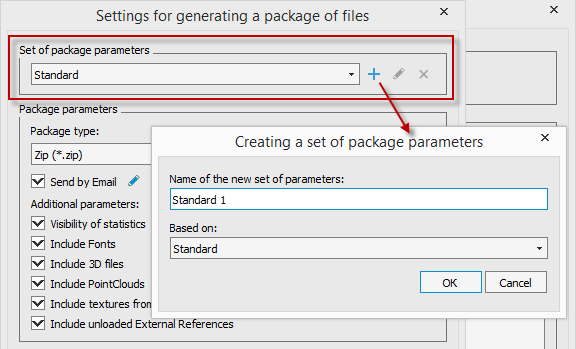

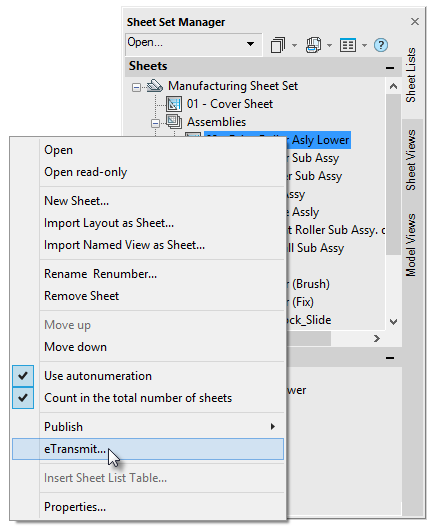

Ahora el ETRANSMIT no solo crea un paquete de archivos para transferir a otro usuario, sino que también crea un archivo *.eml y lo abre automáticamente con el cliente de correo instalado en el ordenador. Si el usuario tiene Outlook como cliente de correo electrónico predeterminado, en lugar de crear un archivo eml, el comando creará una carta con un archivo adjunto.

Ahora, el comando ETRANSMIT no solo crea un paquete de archivos para transferir a otro usuario, sino que también genera un archivo *.eml y lo abre automáticamente con el cliente de correo instalado en el ordenador.


El paquete de archivos generado incluye un archivo de información con extensión *.txt , que contiene una lista de todos los archivos (incluidas las carpetas), instrucciones y notas para los usuarios.
El comando se ha complementado con los siguientes ajustes:

  • configuración de la carpeta raíz para formar una estructura de carpetas organizada;
  • inclusión de texturas creadas y/o utilizadas en el dibujo dentro del paquete de archivos;
  • inclusión de nube de puntos en el paquete de archivos;
  • inclusión de referencias externas descargadas en el paquete de archivos.


El comando se ha complementado con los siguientes ajustes: • configuración de la carpeta raíz para formar una estructura de carpetas organizada; • inclusión de texturas creadas y/o utilizadas en el dibujo dentro del paquete de archivos; • inclusión de la nube de puntos en el paquete de archivos; • inclusión de referencias externas no cargadas en el paquete de archivos.

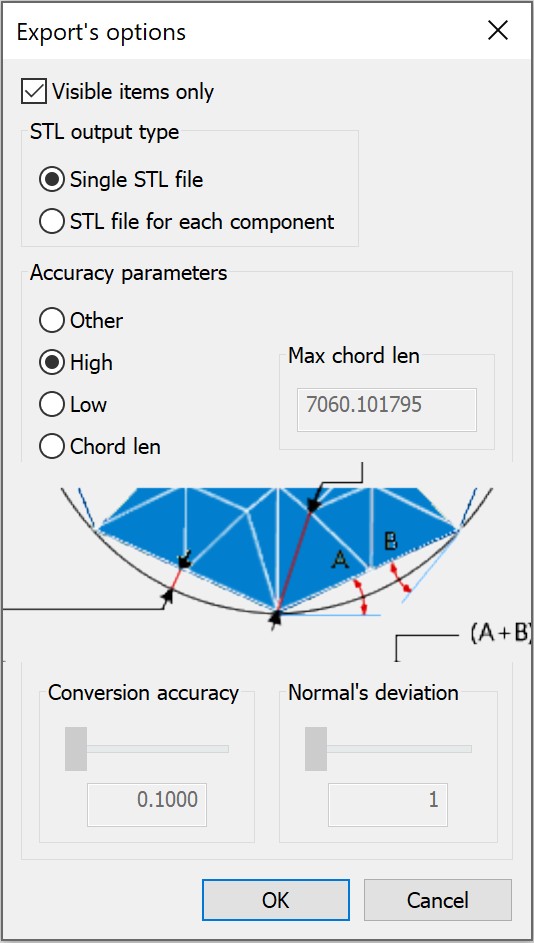

El comando también incluye la adición de archivos 3D en formato *.stl al paquete si están en referencias externas del documento.
Una nueva variable del sistema SHOWMODIFYFRAME Se ha agregado, que controla la visibilidad del marco punteado alrededor de los objetos seleccionados en las operaciones de edición (copiar, mover, etc.).



Se ha mejorado la funcionalidad del comando para construir un círculo utilizando 2 puntos de tangencia y un radio. imagen029.png . Now you can also specify block elements as tangents.

The set of model viewport configurations has been expanded:



Los comandos están disponibles en la Cinta: Ver Vistas del modeloConfiguración de la vista y en la interfaz clásica Menú: Ver Ventanas gráficas , Barra de herramientas: Ventanas gráficas .

Ahora, al copiar propiedades de una polilínea utilizando MATCHPROP comando, además del ancho , el tipo de línea generación También se copia.

La biblioteca estándar de Revestimientos se ha complementado con nuevas texturas en las secciones de Madera , Techado , Paisajismo , así como con una nueva Textura de Agua. sección.



La posibilidad de eliminar la capa Defpoints (una capa de servicio que contiene puntos de control) utilizando LAYDEL Se ha añadido el comando. Durante el trabajo posterior con el documento, al establecer las dimensiones, la capa se creará nuevamente.

Se han ampliado las posibilidades de insertar bloques en objetos mcad (tablas, líderes). Ahora, utilizando el comando Explotar geometría , también puede agregar bloques con Permitir explosiónNo opción.

La posibilidad de ampliar el campo de entrada de expresión en la edición de tabla diálogo.



Se ha añadido a la distribución del programa la posibilidad de instalar la extensión PostGIS para PostgreSQL. La extensión es necesaria para utilizar la funcionalidad de Bases de datos al almacenar nubes de puntos. Si no planea trabajar con nubes de puntos, puede omitir este paso durante la instalación.



Las propiedades La barra funcional ( INSPECTOR ) de un bloque ahora muestra la propiedad de escala uniforme que se establece cuando se crea la definición del bloque. Puedes cambiarlo en el editor de bloques ( BEDIT ).
Se ha corregido el error por el cual la escala del texto en una celda no funcionaba en el modo de edición del editor de tablas.



Se ha corregido el error debido al cual el texto no se mostraba en las celdas de la tabla con dirección de texto vertical cuando se seleccionaban las alineaciones Centro superior y Derecha superior en la ventana de vista previa del menú Editar tabla



Se ha corregido el error debido al cual la selección de objetos en el filtro de informes se restablecía si los objetos añadidos previamente no cumplían con las condiciones del filtro.

Se ha corregido el error que causaba que fuera imposible insertar un bloque en una celda de una tabla.
Se ha corregido el error por el cual el filtro para objetos IFC específicos (por la propiedad IfcId) no funcionaba al importar un modelo de información.

Se ha corregido el error por el cual el contenido de la pestaña IFC no se cargaba inmediatamente al iniciar una nueva sesión.
Se ha corregido el fallo del programa que se producía al especificar una matriz de objetos degenerados (segmentos, polilíneas), directrices, tablas como trayectoria.

Se ha corregido el fallo que se producía al hacer clic en el botónSeleccionar ( Navegación y selección ) mientras se seleccionaba el nombre del dibujo el Explorador de dibujos ( DRAWINGEXPLORER ).

Se ha solucionado el fallo que se producía después de cambiar el nombre de una configuración de VP utilizando caracteres no válidos.

Se ha solucionado el fallo que se producía al cerrar un dibujo sin guardar después de insertar y recortar un fondo de mapa ( MAPVIEW , CLIPMAP ).

Se ha corregido el error que causaba que el programa se congelara y bloqueara cuando el tamaño del archivo superaba 1 GB.

Se ha solucionado el fallo y se ha optimizado el rendimiento de la plataforma con dibujos que contienen enlaces externos a rásteres ECW grandes. Ahora el trabajo con el archivo está organizado en partes (hasta 64 MB). Es posible imprimir dichos dibujos desde el espacio modelo utilizando, por ejemplo, el trazador PDF interno .
Se ha corregido el mecanismo para seleccionar bloques insertados en LAYOFF , LAYFRZ y LAYVPI . Ahora, con las opciones de Conjunto de bloques > Bloque , los comandos también funcionan para capas que contienen un bloque dentro de un bloque (referencia externa).

Se ha corregido el error que provocaba que se insertaran de forma selectiva referencias externas ( XATTACH ) con nombres largos cuando se seleccionaban varios archivos al mismo tiempo. Ahora puedes seleccionar muchos archivos con nombres largos. El número máximo de referencias a cargar está limitado a 200. También se ha corregido un error que provocaba que se insertaran dibujos a diferentes escalas al insertar referencias externas al mismo tiempo.

Se ha corregido el error con el CAMPO que, en la Fórmula , al introducir una expresión con paréntesis, se eliminaban los paréntesis exteriores, lo que provocaba errores de cálculo.

Se ha corregido el funcionamiento del botón Stop en el cuadro de diálogo Procesamiento por lotes ( BATCHPROCESS ).

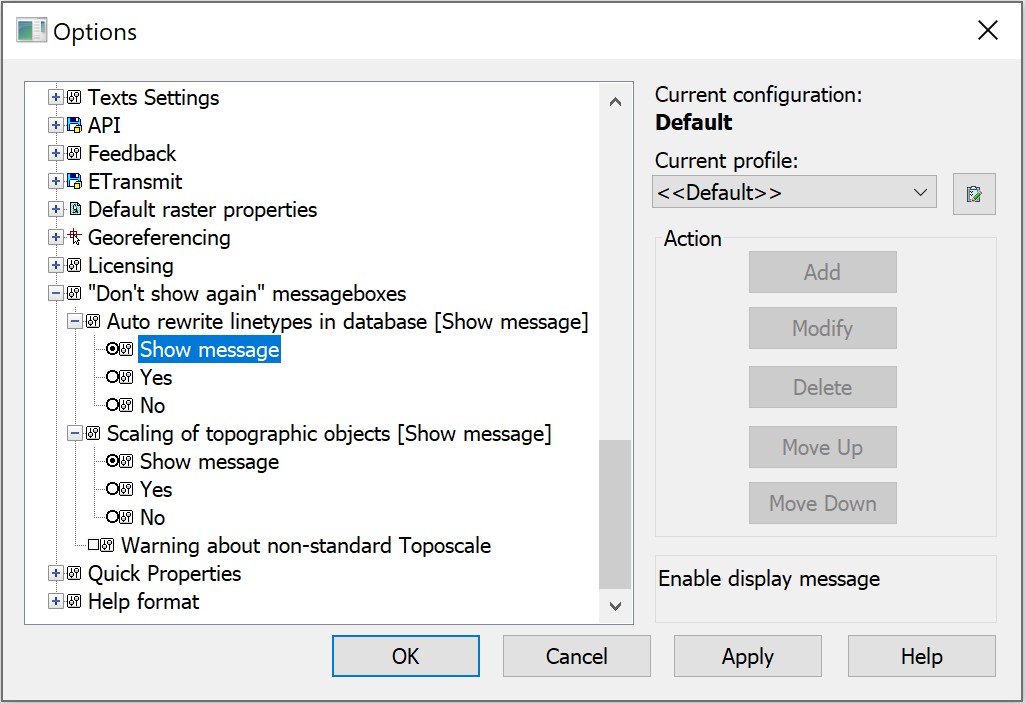

Se ha corregido la situación en la que aparecían mensajes de advertencia sobre infracciones de normas en el modo Edición de referencia ( REFEDIT ).

Se ha corregido el error por el cual aparecía una elipse duplicada al escalar un círculo o un arco de forma no uniforme.

Se ha corregido el error que provocaba la pérdida de la asociatividad de tamaño después de usar el comando Cambiar espacio ( CHSPACE ).

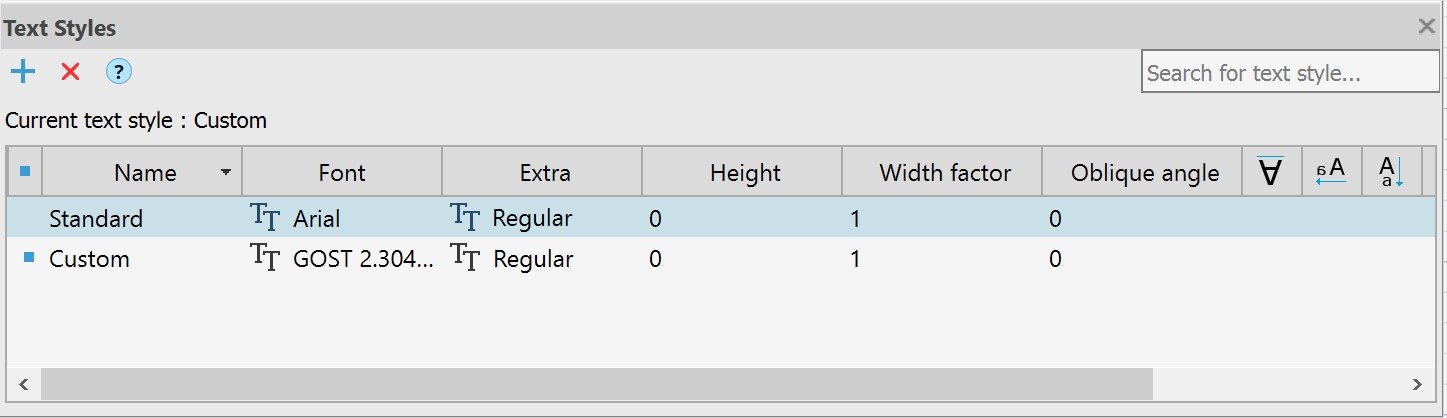

Se ha corregido el error con la disponibilidad de los parámetros de texto (altura del texto, rotación) con las opciones de alineación "Ancho" y "Ajustar" en la ventana Definición de atributo ( ATTDEF ).

Se ha corregido el funcionamiento del comando NEWLAYER ; se ha añadido la posibilidad de introducir nombres de nuevas capas con espacios.

Se ha limitado el grosor de línea a 200 mm en el Administrador de tablas de estilos de trazado ( PLOTSTYLEMANAGER ).

Se ha corregido el error por el cual las capas subyacentes en formato DWF no se insertaban en un dibujo mediante el comandoUATTACH .

Se ha corregido el error que se producía al sincronizar los atributos de las referencias a bloque ( ATTSYNC ) en bloques con atributos que incluían una fórmula con un campo de atributo del mismo bloque.

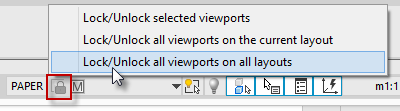

Se ha corregido el error que hacía que el botón de bloqueo del viewport no funcionara si el viewport estaba recortado por una polilínea.

Se ha corregido el error por el cual era imposible seleccionar un ángulo de relleno igual a 360 grados al crear y editar una matriz polar ( ARRAYPOLAR ).

Se han corregido los errores que permitían editar texto de directriz múltiple en una capa bloqueada.

Se ha corregido el error por el cual los atributos de bloque no se mostraban después de insertarlo en un nuevo archivo.

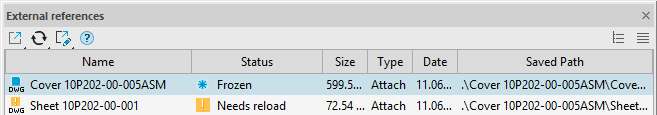

Se ha corregido el error por el cual el estado de una referencia externa en la barra de herramientas Referencias externas no se actualizaba cuando se actualizaba la referencia.

Se ha corregido el error por el cual no se imprimían los textos en bloques anotativos con dos escalas.

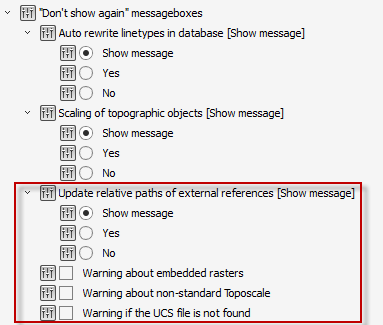

Se ha solucionado la situación en la que al agregar una referencia externa ( ATTACH ) a un bloque 2D lo convertía en un bloque 3D.

Se ha corregido el error por el cual las nuevas opciones de formato de campo ( CAMPO ) no se aplicaban después de la edición.

Se ha corregido el error por el cual no se realizaba la exportación del área de dibujo ( СОХРВРАСТР ) en formato WMF.

Se ha corregido el error por el cual los campos en las directrices múltiples ( MLEADER ) con el estilo de unión Derecha – Subrayar línea superior se convertían en texto.

Se ha corregido el error por el cual el ancho personalizado de un atributo de líneas múltiples no se escalaba al escalar ( ESCALA ) un bloque ( BLOQUE ).

Se ha corregido la situación en la que los rásteres de formato *.png no se cargaban al importar archivos *.dxf .

Se ha corregido el error por el cual el recálculo automático no funcionaba en una tabla con bloques cuyos nombres comenzaban con el carácter “_” (guión bajo).

Se ha corregido el error por el cual, al insertar una hoja de plantilla en un archivo nuevo mediante el comando LAYOUTFROMTEMPLATE , también se añadían al dibujo las definiciones de los bloques ubicados en otras hojas o en el espacio modelo.

Se ha corregido el error por el cual la información del objeto Región ( REGIÓN ) se mostraba incorrectamente en las celdas de la tabla.

Se ha corregido el mecanismo para mostrar un mensaje sobre infracciones de normas. El mensaje ahora se cierra automáticamente al hacer clic en un enlace en él o cuando se inicia una comprobación de normas.

Se ha corregido el error que hacía que los bloques en las celdas de la tabla se mostraran incorrectamente después de agregar filas a la tabla.

Se ha corregido la situación en la que la actualización de la vista al plano al cambiar el UCS ( UCSFOLLOW a variable del sistema) no se modificaba al cambiar entre UCSs a través de la barra funcional de Propiedades.

Se ha corregido el error que causaba que la ordenación por fecha en la barra funcional de Referencias Externas no funcionara correctamente.

Se ha corregido el error por el cual los campos con propiedades de documento en las tablas no se editaban ni actualizaban al dividir la tabla en páginas.

El error debido al cual los archivos estándares ( *.dws ) no se mostraban en el Explorador de archivos se ha corregido.

Se ha corregido el error por el cual, después de crear y aplicar una configuración de página ( PAGESETUP ) a otro diseño, el zoom no se realizaba correctamente y no se mostraban los límites de dibujo.

Se ha corregido el error por el cual las referencias externas se duplicaban en la barra funcional Referencias externas ( EXTERNALREFERENCES ).

Se ha corregido el error que causaba que el borde de selección de la imagen rasterizada se convirtiera en una imagen rasterizada. Ahora, al realizar operaciones de rasterización, solo se rasteriza la parte de la selección que se encuentra dentro de los límites de la imagen resultante.

Se han corregido los errores en el funcionamiento de la variable FIELDEVAL . Ahora todos los valores de las variables funcionan como se describe.

Se ha corregido el error por el cual el textoM (MTEXT) con formato en negrita y/o cursiva creado en la versión actual del programa se mostraba en versiones anteriores con símbolos de formato.

Se ha acelerado el rendimiento de la plataforma al editar dimensiones mediante pinzamientos ( GRIP ).

Se ha corregido el error por el cual algunos objetos (tablas de nanoCAD ( TABLE ), ejes de coordenadas( SPCLINE , SPGRID , SPPGRID , SPARCCLINE , SPCIRCCLINE ), designación de pendiente ( SPGRAD )) se creaban rotados si el UCS actual se rotaba en relación con el WCS. Ahora las tablas están orientadas en relación al WCS.

Se ha corregido el comportamiento del campo Grosor de marco (anteriormente Ancho del marco) en los cuadros de diálogo Configurar página y Trazar . Ahora el parámetro solo está disponible en el modo Ajustar al papel .

Se ha corregido el error por el cual al pegar un bloque recortado a través del portapapeles, el bloque se insertaba sin recortar.

Se han corregido los problemas con el dibujo de la rejilla isométrica (las líneas de la rejilla se ubicaban al doble de la distancia especificada en la configuración).

Se ha mejorado el comando Buscar y reemplazar ( FIND ). Ahora no sólo encuentra, sino que también reemplaza texto en tablas.

Se ha mejorado el mecanismo para cancelar acciones al crear un ráster ( LÁPIZ , BORRADOR , RELLENO , BORRAR CON RELLENO ). Ahora se deshace cada acción del comando.

Se ha corregido el error que provocaba que el programa dejara de funcionar cuando se seleccionaba un círculo con un bloque como tangente. La línea de comandos muestra ahora la advertencia "El punto especificado no coincide con el modo de rastreo actual. Punto equivocado".

El error en el texto multilineal Se ha corregido un error en el comando que provocaba que, cuando el cursor estaba en los campos Altura , Inclinación , Seguimiento y Relación de compresión , todos los demás botones del panel se volvían inaccesibles para su edición.

Se ha corregido el error que provocaba que el programa dejara de funcionar al introducir valores de ángulo de texto no válidos en los cuadros de diálogo Administrador de atributos de bloque ( EATTEDIT ) y Editar atributo ( BATTMAN ). Ahora, al ingresar un valor no válido, se muestra una advertencia “Valor de ángulo oblicuo no válido, ingrese un nuevo valor en el rango de -85 a 85”

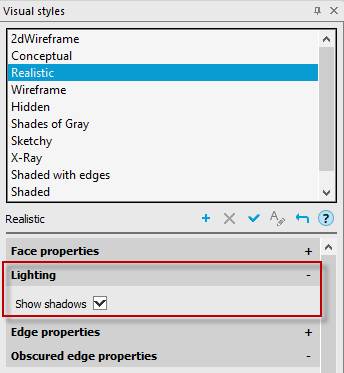

Se ha corregido el error que provocaba que los estilos visuales se mostraran incorrectamente al asignar las siguientes opciones de cara:Propiedades de cara : Realista y Calidad de iluminación : Sin iluminación.

Se ha mejorado el cuadro de diálogo I nsertar presentaciones del comando LAYOUTFROMTEMPLATE. Si hay una sola presentación en la lista, se selecciona de forma predeterminada; al presionar Intro (o Aceptar), se cargará inmediatamente en el dibujo. Si hay más de una, se seleccionará la primera hoja de la lista.

Se ha corregido el error que causaba que el programa dejara de funcionar al insertar un bloque dinámico utilizando el comando Crear bloque del menú contextual de la barra Explorador de archivos .

Se ha corregido el error que se producía al crear una región ( REG , REGION ) a partir de un contorno cerrado que incluye un arco.

Se ha corregido el error que, en las impresoras HP Designjet 500ps plus y HP Designjet 500PS, provocaba que la vista previa y la impresión de un archivo que contenía objetos multicolores se mostraran en blanco y negro.

Se ha corregido el error por el cual el relleno de los pinzamientos para directrices, tablas y objetos de construcción desaparecía cuando se establecía el parámetro FILLMODE = 0.

Se ha corregido el error por el cual al imprimir un objeto OLE utilizando Imprimir como PDF la imagen se invertía.

Se han corregido los errores en el Explorador de dibujos ( DRAWINGEXPLORER )asociados con la visualización de objetos existentes cuando el botón Mostrar objetos creados está desactivado y la visualización de objetos eliminados cuando el botón Mostrar objetos residentes está desactivado.

Se ha corregido el error que se producía en dibujos concretos al copiar o cambiar de posición las cotas no asociativas.

Se ha mejorado la interrupción del comando de trazado por lotes ( PUBLISH ). Ahora, cuando la casilla de verificación Trabajo de varias hojas está desactivada, el trazado se puede interrumpir con Cancelar al imprimir cualquier presentación.

Se ha corregido el error que provocaba que el programa dejara de funcionar al intentar cambiar las opciones de conversión de ráster en la pestaña Conversión .

Se ha corregido el error que causaba un desplazamiento de un atributo de varias líneas cuando se actualizaba en el Administrador de atributos de bloque .

Se ha corregido el error por el cual los tipos de línea personalizados que contenían formas no se guardaban en referencias externas.

Se ha corregido el error por el cual la altura del texto de las directrices múltiples no se aplicaba cuando se asignaba la altura del texto en un estilo de texto.

Se ha corregido el error por el cual la restricción de Fusión en el boceto no funcionaba.

Se ha corregido el error por el cual se mostraban los signos #### en el atributo con la fórmula en el caso de que la fórmula realizara operaciones aritméticas con campos (propiedades de los objetos).

Se ha corregido el defecto en la visualización de la rejilla en el espacio papel, debido al cual los límites de la rejilla no coincidían con los límites de la presentación.

Se ha corregido el error por el cual el texto pegado desde el portapapeles no reemplazaba el texto seleccionado en la línea de comandos, sino que se añadía al existente.

Se ha recuperado la posibilidad de utilizar plantillas al importar documentos. En el cuadro de diálogo Opciones , puede configurar la plantilla predeterminada para los documentos importados. Los ajustes generales (tipo y precisión de la representación de unidades, límites del dibujo, ajustes para los modos FORZC y REJILLA; organización de capas; estilos de cota y texto; tipos de línea y grosores de línea, etc.), los objetos gráficos (cuadros de rotulación, marcos y logotipos) y las normas DWS adjuntas se toman de la plantilla.



Una nueva barra de herramientas Una nueva barra de herramientas Administrador de Proyectos de Nube de Puntos ( NPC_PROJECT_MANAGER ) que permite gestionar el proyecto creado durante la importación de nubes de puntos.

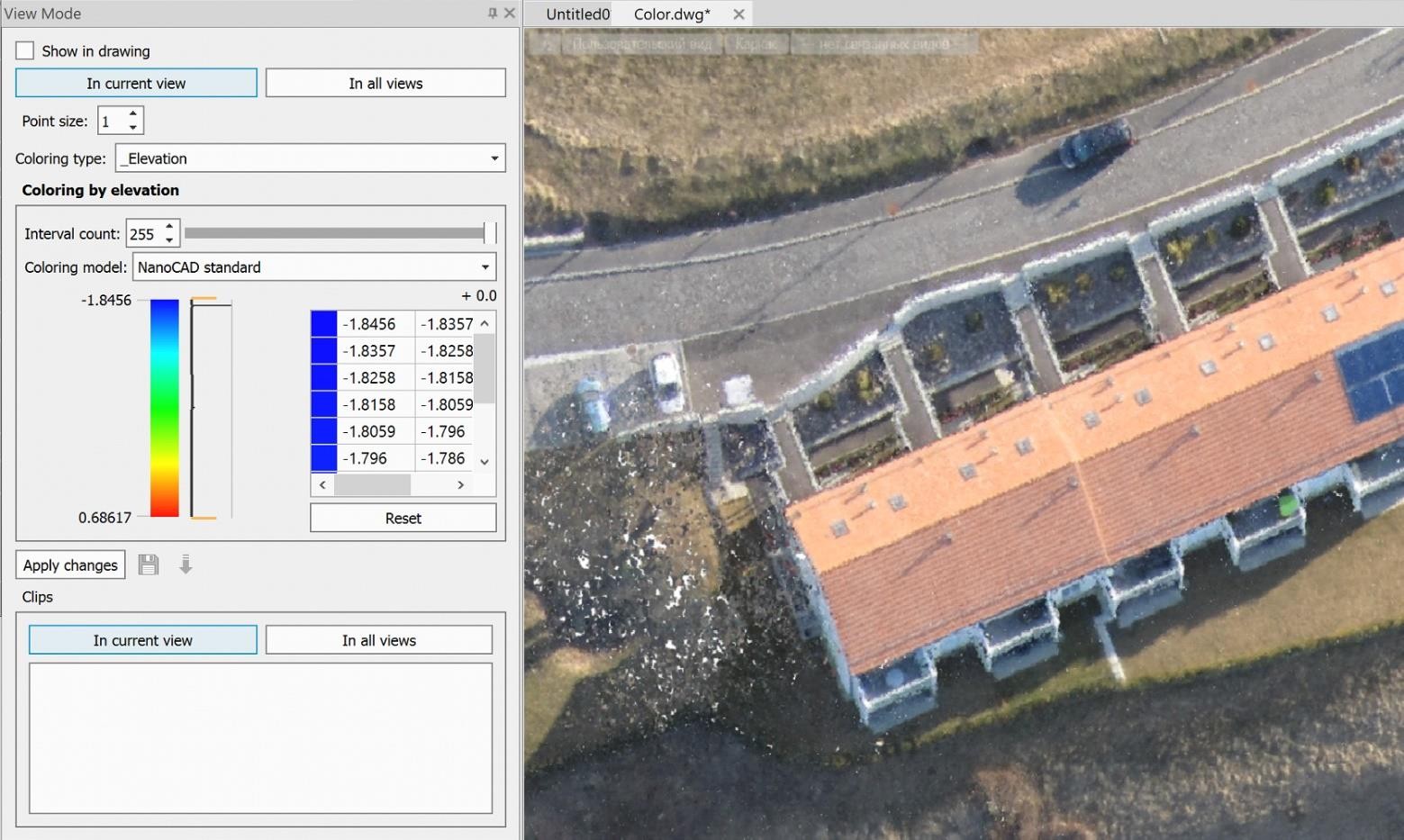

El cuadro de diálogo Gestión de Revisiones de Nube de Puntos En la base de datos ( NPC_EDIT_DB ) muestra todas las bases de datos en la conexión seleccionada, así como todas las revisiones de nubes de puntos que se subieron a la base de datos utilizando el comando NPC_TO_DB : Exportar Datos de Nube a la Base de Datos .
Los nuevos comandos Ocultar la nube de puntos ( NPC_HIDE ) y Mostrar la nube de puntos ( NPC_SHOW ) le permiten ocultar nubes de puntos seleccionadas (o todas), así como mostrar nubes de puntos.

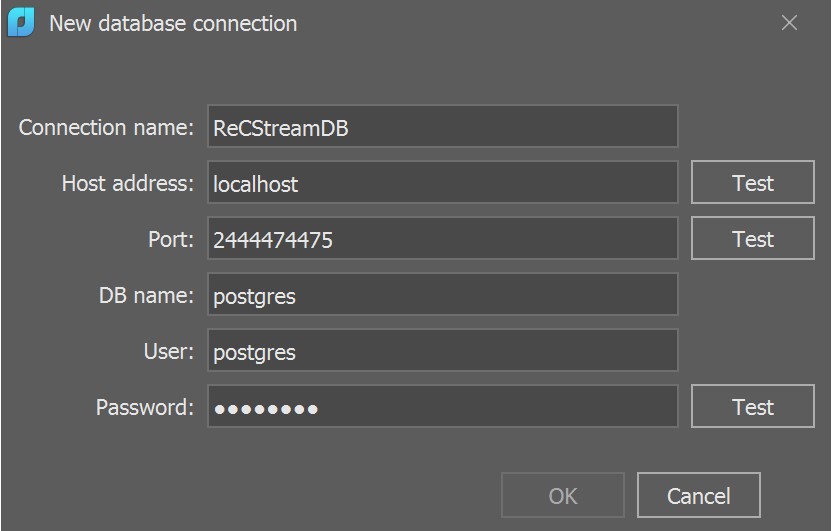

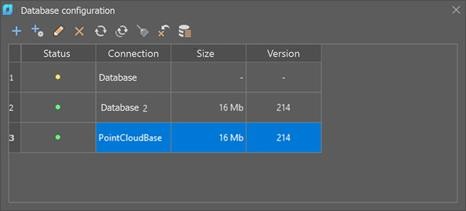

Al crear una nueva conexión en el comando Configurar conexiones a la base de datos ( NPC_DB_CONFIG ), se ha agregado la verificación de conexiones para garantizar que los datos ingresados sean correctos.


Para las nubes de puntos en las que se encontraron formas, se ha añadido el rastero de referencia a objeto Centro de la Forma.

Ha aparecido una nueva función agregada: Construction.
En las Propiedades (INSPECTOR ) ahora existe la posibilidad de utilizar un control deslizante para cambiar el tamaño del punto.


Se ha agregado la posibilidad de seleccionar filas usando el botón Shift al cuadro de diálogo Modo de visualización ( NPC_VIEWMODE ).

Se ha corregido el cálculo de las dimensiones de las nubes después de recortar una nube de puntos.

Se ha corregido un funcionamiento incorrecto del Prisma delimitador ( MCLIP ) después de recortar nubes de puntos.

El restablecimiento del tamaño de los puntos y el recorte de nubes después de cambiar la visibilidad de las clases a través de las capas Se ha corregido el cuadro de diálogo ( CAPAS ).

Se ha acelerado la exportación de nubes de puntos ( NPC_EXPORT ) al formato RCS.

Se ha corregido la definición de la visibilidad de las nubes de puntos en modo 2D.

Se ha corregido el funcionamiento del comando Restablecer Recorte ( NPC_CLIP_RESET ) al recortar una nube.

Se ha corregido la aparición de nubes al imprimir y rasterizar.

Los índices de los puntos en las nubes se han convertido a UINT64 y se ha eliminado el límite en el volumen de las nubes de puntos.

Versión 23

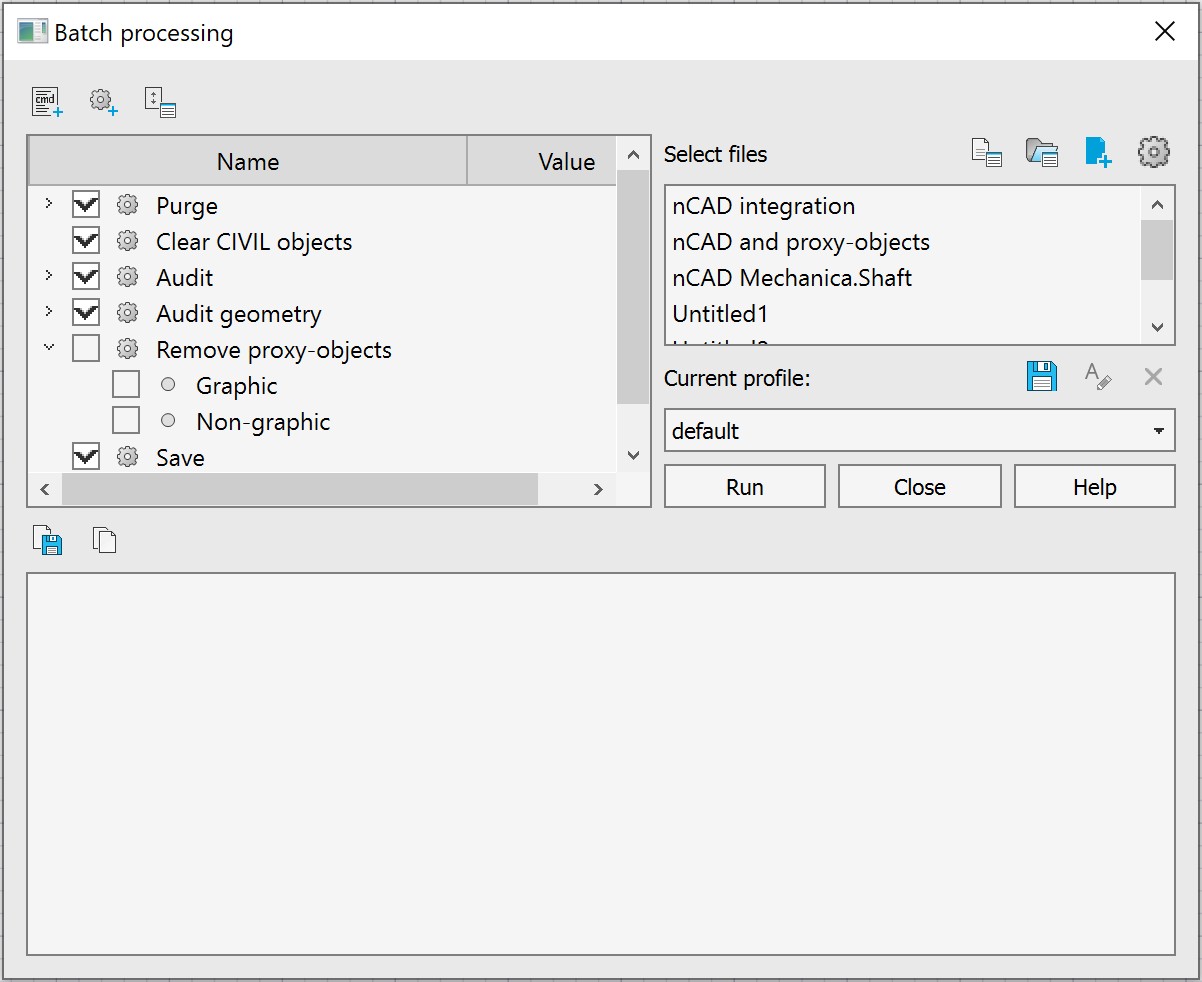

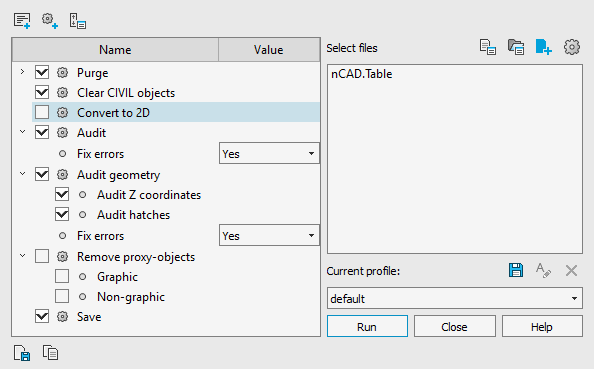

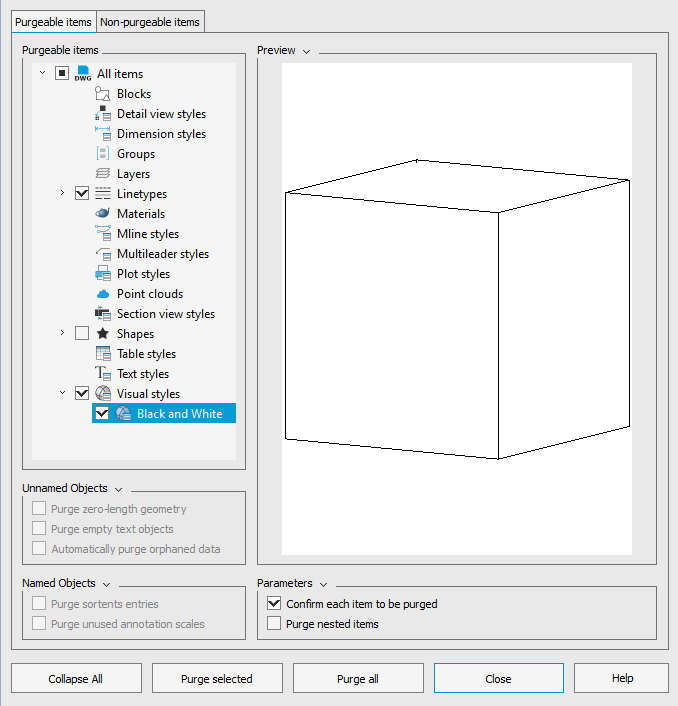

Se ha implementado la utilidad para la purga por lotes y la corrección inicial de archivos problemáticos. Le permite corregir errores (comando AUDIT) y limpiar datos innecesarios (comando -PURGE) en varios dibujos especificados por el usuario a la vez. En el cuadro de diálogo, puede especificar las opciones de limpieza necesarias y otras configuraciones del programa. La utilidad también permite complementar el script de procesamiento con comandos de corrección de dibujo que se ejecutarán en el orden especificado por el usuario.

El cuadro de diálogo de purga por lotes se abre con el comando Procesamiento de archivos por lotes (BATCHPROCESS).



La lista de archivos seleccionados para procesar se muestra a la derecha. Puede agregar archivos uno por uno o como una carpeta completa. A la izquierda hay una lista de comandos disponibles para ejecución con una lista de sus parámetros. Las casillas marcadas indican los comandos y acciones que se deben realizar para cada archivo.



La purga también se realiza en capas deshabilitadas, congeladas y bloqueadas.

Es posible purgar todas las categorías proporcionadas en la versión sin diálogo del comando -PURGE, incluyendo: entradas vacías en la tabla de clasificación, escalas anotativas, aplicaciones registradas.

Las configuraciones de procesamiento por lotes se pueden guardar en un nuevo perfil de configuración para su uso posterior.



Una vez finalizada la verificación, el informe final se puede copiar al portapapeles o guardar en un archivo separado.
Se ha añadido el botón Reordenar comandos imagen005.png para permitir cambiar el orden de los comandos utilizando arrastrar y soltar.

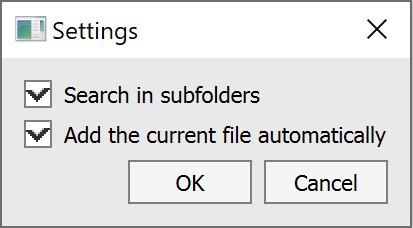

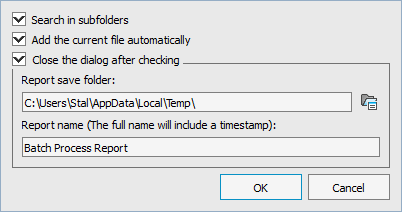

También hay un botón de configuración para las carpetas seleccionadas, donde puedes especificar si los archivos en subcarpetas deben ser procesados.


Además de las funciones estándar del comando -PURGE, el procesamiento por lotes ofrece la posibilidad de purgar archivos de referencias externas (la casilla Purgar xrefs).



Por ejemplo, si hay archivos problemáticos con escalas anotativas, es necesario purgar todas las referencias externas a la vez para deshacerse de estas escalas.
El procesamiento por lotes abre automáticamente los archivos de xref y los purga. Y luego actualiza todas las referencias externas.
Se han añadido nuevos estilos visuales con la posibilidad de editar sus parámetros y crear otros nuevos.
Nuevos estilos visuales:

  • Conceptual – los objetos se muestran utilizando sombreado suave y estilo de cara Gooch. El estilo de cara Gooch se caracteriza por transiciones entre colores fríos y cálidos, en lugar de entre tonos oscuros y claros. Este efecto es menos realista, pero representa mejor los detalles del modelo.
  • Realista – los objetos se muestran utilizando sombreado suave y mostrando materiales.
  • Wireframe - los objetos se muestran utilizando sólo líneas y curvas. Las opciones de orden de dibujo y relleno de sólidos 2D no se muestran. Este estilo visual no da lugar a la creación repetida de la vista cuando se cambia la dirección de la vista, como ocurre con el estilo visual 2D-Wireframe. En modelos 3D de gran tamaño, el ahorro de tiempo será significativo.
  • Oculto – Los objetos se muestran como una estructura alámbrica; las líneas relacionadas con las caras posteriores no se muestran.
  • Tonos de gris– los objetos se muestran utilizando tonos de un solo color (gris) con transiciones suaves.




  • Esbozo– s objetos se muestran con un efecto de dibujo a mano alzada, teniendo en cuenta los modificadores de borde Line Extend y Jitter.
  • Rayos X– los objetos se muestran parcialmente transparentes.



  • Sombreado con bordes– los objetos se muestran mediante un sombreado suave con bordes visibles.
  • Sombreado – Los objetos se muestran mediante sombreado suave.
Puede crear un nuevo estilo visual o editar uno existente en el Administrador de estilos visuales (comando VISUALSTYLES) imagen011.png )




Usando el menú contextual, puedes aplicar rápidamente cualquier estilo a la vista actual, después de lo cual se vuelve posible observar el efecto de cambiar la configuración del estilo en tiempo real.



El navegador de materiales y el Editor de materiales se abren con el comando MATBROWSEROPEN.


Se ha agregado la biblioteca de materiales al kit de distribución. De forma predeterminada, se encuentra en c:\Users \\AppData\Roaming\Nanosoft AS\nanoCAD x64 23.0\CoveringsLibrary\. Puede cambiar su ubicación en la sección Directorios estándar de Opciones . También existe una opción para agregar bibliotecas de materiales personalizados:



La Biblioteca de Materiales está disponible como una nueva sección en el Explorador de archivos (ADCENTER). Allí puedes ver los materiales de la biblioteca y agregarlos al documento actual utilizando el comando del menú contextual.
Ahora es posible asignar materiales personalizados a cualquier cara seleccionada individualmente de uno o más objetos. De esta manera, para cada cara del objeto se pueden asignar sus propios materiales. Se pueden seleccionar caras individuales de objetos mientras se mantiene presionada la tecla CTRL. En versiones anteriores del programa, era posible aplicar textura solo a todo el objeto.

Materials browser.png

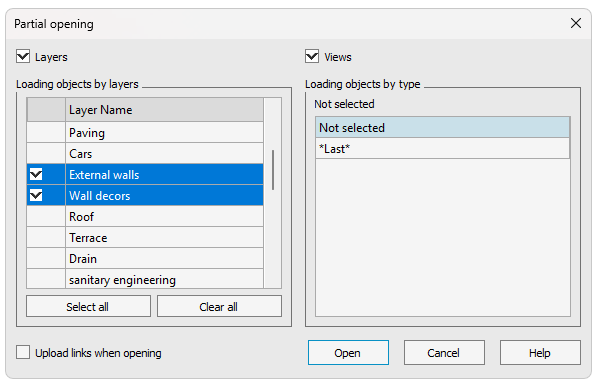

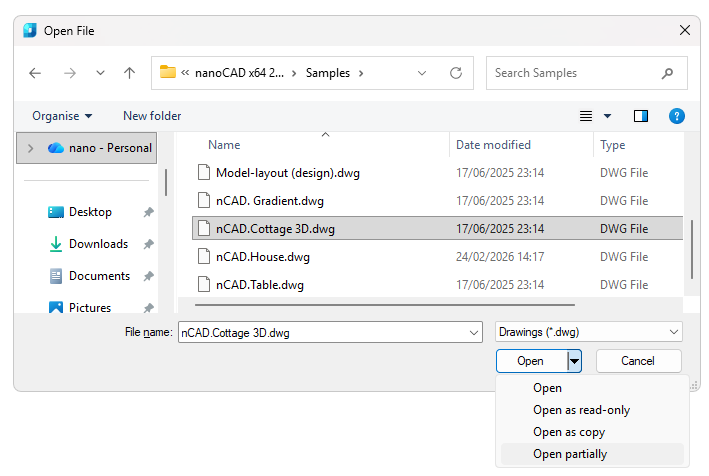

La nueva versión ha rediseñado significativamente la mecánica de creación y gestión de vistas nombradas, que ahora recuerdan no solo la posición de la cámara, sino también el estilo visual (nueva funcionalidad), el estado de visibilidad/congelación de las capas, los parámetros del prisma delimitadora, la posición del sistema de coordenadas del usuario y otros parámetros.

La principal innovación es la capacidad de gestionar subconjuntos de objetos que se muestran en una vista particular. Al crear una vista, puedes formar un conjunto de objetos y así crear una “lista blanca” que se asignará a esta vista. Además de esto, a través de la interfaz del software, también puede realizar la lógica de visualización inversa basada en una “lista negra”.

Las nuevas opciones de la API para trabajar con vistas permiten crear diferentes estilos de vistas para la visualización variable de objetos en aplicaciones verticales. El estilo de vistas permite asignar a cualquier tipo de objeto un método de visualización separado dependiendo del contexto de la vista (plano, sección, corte, diagrama, etc.). Con la ayuda de los estilos, también se pueden sobrescribir las propiedades básicas: color, tipo y grosor de línea, tipo y color de sombreado, establecer la textura, etc. El uso de estilos de vista predefinidos permite a los desarrolladores de aplicaciones verticales alcanzar un alto grado de automatización en la creación de documentación de trabajo conforme a todos los requisitos normativos.

De hecho, en nanoCAD 23 se implementan vistas de nueva generación.

Al igual que las vistas nombradas comunes, se pueden guardar con un nombre separado a través de la opción del comando VIEW, pero se ha desarrollado un widget especial para el espacio del modelo para un cambio rápido:



Además, las vistas se pueden asignar a los viewports tanto en el espacio del modelo (dividiendo la ventana de trabajo en marcos de trabajo) como en el espacio papel. De esta manera, cualquiera de estas vistas es solo una representación de un modelo: cambiar la geometría de un objeto conlleva modificar todos los viewports en los que este objeto está mostrado, incluyendo el establecimiento de un vínculo dinámico bidireccional entre el modelo y el dibujo.


Al abrir archivos, se ha agregado una auditoría de integridad de los datos de los viewports Cuando se detecta una violación de la integridad de los datos, se muestra un cuadro de diálogo que le solicita que corrija los errores automáticamente:
La auditoría se realiza:

  • Si el documento contiene muchos objetos "colgantes" que deberían estar en el bloque del espacio papel, pero no lo están. Después de la corrección, los objetos se agregan al bloque.
  • Si en el diseño se establece un límite de visualización en la ventana gráfica general del diseño. Después de la corrección, el límite de visualización se elimina de esta ventana gráfica.
  • Si se seleccionó una polilínea como límite de visualización para varios viewports. Después de la corrección, los límites de visualización se eliminan de dichas ventanas gráficas, pero la polilínea permanece.
  • Auditoría para el almacenamiento de listas incorrectas de viewports en la presentación. Después de la corrección, las listas de viewport se vuelven a leer desde el bloque de espacio papel.
En el comando Alineación de Viewport (ALIGNSPACE), se ha agregado la capacidad de alinear cualquier ventana gráfica con los puntos de alineación especificados en una de las ventanas gráficas disponibles.
Un nuevo comando texto en arco (ARCTEXT) le permite crear objetos de tipo Texto de arco a lo largo de un arco seleccionado.





Las opciones de texto en arco se pueden especificar y editar tanto en la barra de propiedades como en el cuadro de diálogo de Configuración de Texto en Arco.



El texto en arco está asociado al arco a lo largo del cual se construye. Cambia su posición y estiramiento con el cambio en la longitud y curvatura del propio arco.




El texto en arco tiene sus propios puntos de agarre que permiten ajustar el valor de su desplazamiento por encima/debajo del arco y el desplazamiento a lo largo del arco desde su borde izquierdo o derecho.

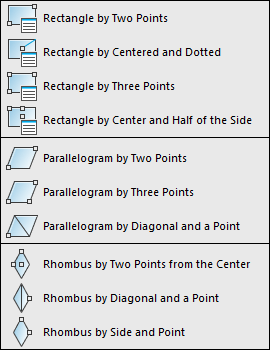

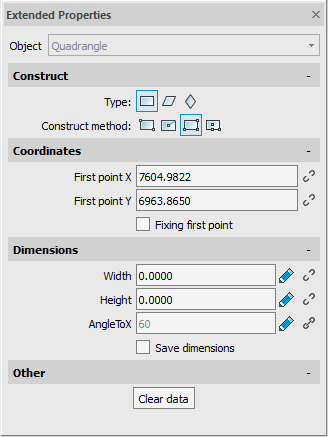

Un nuevo comando Rectángulo desde el Centro (RECTCENTER) permite crear un rectángulo ( Polilínea ) especificando su centro y vértice.




Al crearlo, puedes especificar la longitud, el ancho, el área, el ángulo de rotación, el tamaño del chaflán o el valor del redondeo de las esquinas.


En el Explorador de dibujos ahora es posible ver y cambiar las propiedades de las capas. Se muestran los siguientes iconos: capa actual, capa xref, activado/desactivado, descongelado/congelado, color de capa.



Al hacer clic en el ícono mientras mantienes presionada la tecla CTRL, puedes cambiar las opciones de la capa, como encendido/apagado, descongelado/congelado. Al hacer doble clic en una capa, se establece como actual.
El comando de edición de texto multilínea MTEXTEDIT, MTEDIT está configurado para reiniciarse automáticamente al final de la sesión anterior. La finalización definitiva del trabajo se realiza pulsando la tecla ESC. Puedes cambiar a una llamada de comando único seleccionando la opción Modo y luego Único .



La opción Modo cambia el valor de la nueva variable de sistema TEXTEDITMODE, que controla la repetición automática del comando MTRED.

  • 0 – Múltiple . Habilita la repetición automática del comando MTEXTEDIT.
  • 1 – Único . Especifica el comando MTEXTEDIT para editar un solo objeto de texto.


Se ha añadido el botón de Seguimiento a la barra de edición de texto multilínea, que te permite establecer el espaciado entre caracteres:



Una nueva propiedad Controlar automáticamente la escala de medición en la ventana gráfica Se ha implementado y disponible para las cotas especificadas en la presentación.

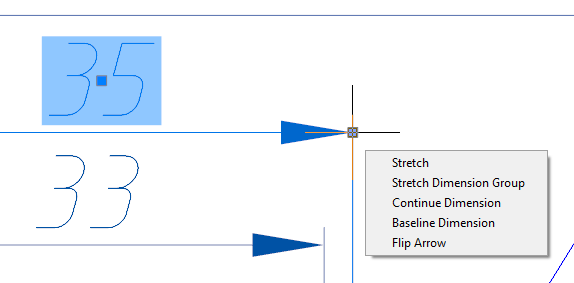

En el menú contextual de la cota seleccionada, ahora puede controlar su precisión:


El comando copiar propiedades de objeto (MATCHPROP) ahora copia el fondo del sombreado.
Ahora se elimina el resaltado de una imagen ráster cuando se alinea con el comando ALIGN. Esto hace que la especificación de puntos en el ráster para la alineación sea más conveniente.
En el cuadro de diálogo Trazado por lotes ahora es posible importar configuraciones de página desde archivos de dibujo externos (.dwg), archivos de plantilla de dibujo (.dwt), archivos de formato de intercambio de gráficos (.dxf) 1 y archivos de normas CAD (.dws).



Un conjunto importado de esta manera se muestra como Importado : en la lista desplegable Configuración de página :


La ordenación alfanumérica por nombres de archivo y presentación en el cuadro de diálogo de trazado por lotes se ha mejorado. Ahora, incluso si los nombres de archivos o presentaciones contienen valores numéricos, se ordenan correctamente en orden ascendente y descendente. Por ejemplo, Layout10 aparecerá después de Layout9 y antes de Layout11, y no entre Layout1 y Layout2 como antes.

Ejemplo de ordenación de una lista por nombre de archivo.
En este caso, los nombres de las presentaciones no se muestran en orden ascendente o descendente, sino en el orden en que están dispuestas en sus archivos.




Ejemplo de ordenación de una lista por nombre de presentación.
En este caso, los nombres de los archivos también se organizan en orden ascendente-descendente.


Ahora existe la posibilidad de desactivar la información de la capa al imprimir en PDF. Se ha agregado la opción Incluir información de capa a la configuración del trazador PDF interno . Su desactivación puede optimizar aún más el trabajo con archivos PDF.


En el cuadro de diálogo Importar PDF (PDFIMPORT), se ha añadido la opción Eliminar objetos duplicados ; su desactivación puede acelerar la importación de archivos.


Un nuevo comando MCLIPBYSELECTION crea un prisma delimitador teniendo en cuenta la selección anterior.



El comando construye un prisma delimitador alrededor de los objetos seleccionados según el tamaño de su rectángulo general común.


Puede editar el prisma creado con el comando MCLIP.
Con la nueva opción Cara , el comando UCS permite ver y alinear el UCS a cualquier cara de un objeto 3D. En este caso, debe activarse el modo UCS dinámico (F6). La nueva UCS se muestra al pasar el ratón por encima de una cara.

imagen048.png imagen049.png
imagen050.png imagen051.png


En el proceso de alinear y cambiar el sistema de coordenadas con el comando UCS, hay un icono de vista previa del UCS cerca del cursor que le permite evaluar visualmente la dirección modificada de los ejes del sistema de coordenadas.


En versiones anteriores de nanoCAD, el modo UCS dinámico permitía especificar el plano UCS en la pantalla solo una vez durante el funcionamiento del comando de dibujo/edición (al solicitar el primer vértice). Las siguientes consultas y dibujos se realizaban en el mismo UCS, hasta la finalización del comando.

Ahora, se puede especificar un nuevo plano UCS durante cualquier solicitud posterior de coordenadas. Para hacer esto, en el proceso de especificar el vértice, debe mantener presionada la combinación de teclas CTRL+~ .

Para que el modo de configuración dinámica de UCS funcione automáticamente con cada solicitud de coordenadas sin mantener presionadas las teclas, debe asignar el valor 1 a la variable UCSDETECTMODE (valor predeterminado = 0).

imagen053.png imagen054.png
imagen055.png imagen056.png
imagen057.png imagen058.png

Los ajustes para girar el modelo con la rueda del ratón en el cuadro de diálogo Opciones se han rediseñado y se han vuelto más comprensibles. Puede desactivar o asignar la rotación con la rueda del ratón (con o sin SHIFT) y establecer la velocidad de rotación del modelo.
La velocidad de rotación varía del 25% al 400% del valor nominal. El valor predeterminado es 300%:



La casilla de verificación Girar el modelo con la rueda del mouse le permite deshabilitar la rotación del modelo con la rueda del mouse. Si está habilitada, al hacer clic en la rueda del ratón (con o sin SHIFT) se utilizará para girar el modelo con el comando Órbita ejecutado en modo transparente. Si la configuración está deshabilitada, al presionar la rueda del mouse no rotará el modelo. Solo se realizará el encuadre.



La sección Rotar modelo le permite seleccionar una de las formas habituales para que el usuario controle la órbita: haciendo clic en la rueda del ratón o presionando la rueda del ratón mientras mantiene presionada la tecla SHIFT. La rotación se realizará solo cuando la casilla Girar el modelo con la rueda del mouse esté marcada.


Ahora es posible importar archivos IFC grandes (1 GB o más). Además, al importar un archivo IFC, los objetos arquitectónicos IFC ahora se clasifican automáticamente por capas.
En el comando Alargar (LENGTHEN) en modo Dinámico , las polilíneas se extienden/acortan en una o ambas direcciones no solo para los segmentos extremos, sino para toda la polilínea. El modo Dinámico ahora también está disponible para polilíneas con suavizado cuadrático y cúbico.
Ahora, el objeto polilínea tiene la posibilidad de seleccionar segmentos individuales mientras se mantiene presionada la tecla CTRL (o SHIFT+CTRL, según el modo de selección).

Los segmentos seleccionados tienen pinzamientos funcionales que se pueden utilizar para editarlos.

imagen062.png imagen063.png


Los segmentos seleccionados se pueden mover, rotar y escalar con los comandos de edición estándar Mover (MOVER), Girar (ROTATE) y Escalar (SCALE).

Puedes eliminar dichos segmentos, incluidos los internos, con la formación de los objetos de polilínea restantes.

imagen064.png imagen065.png

Funcionamiento de los rastreos 3D a spline de tipo Nudo y Vértice.

El Rastreo a Nudo 3D encuentra puntos de ajuste en una spline creada por puntos de ajuste.



El Rastreo a Vértice 3Dvértices de control en una spline creada a partir de vértices de control.

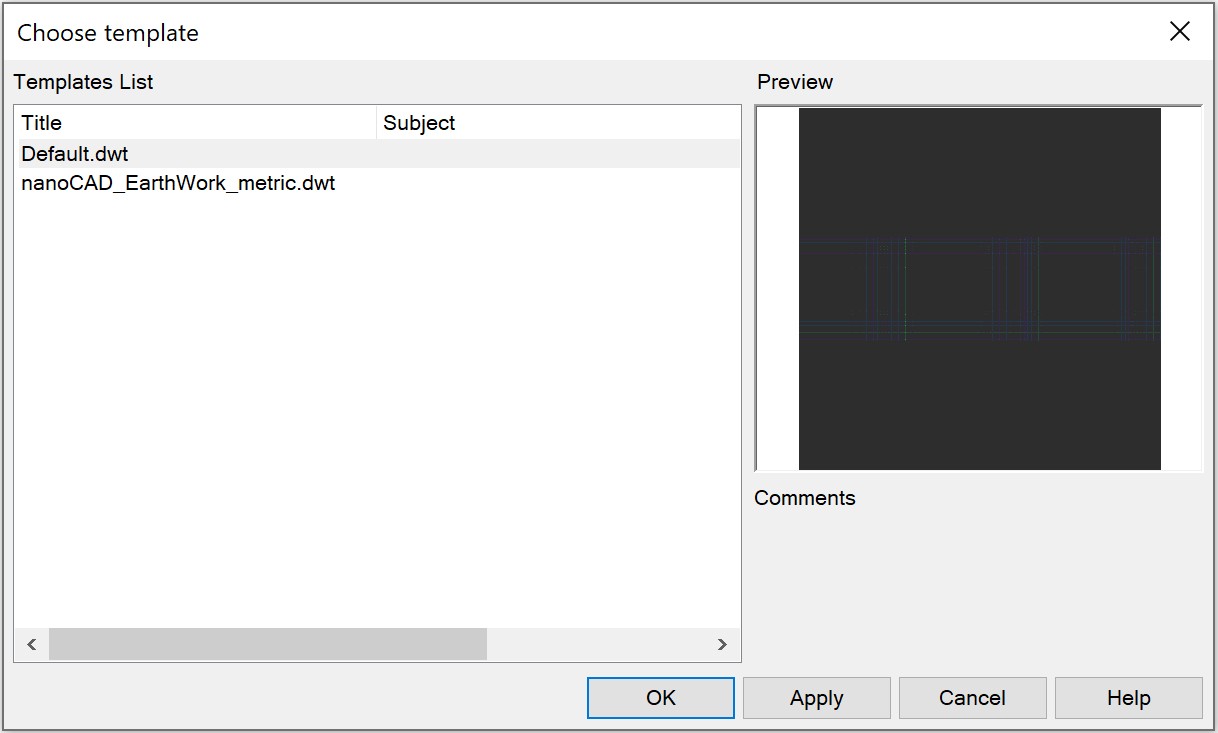

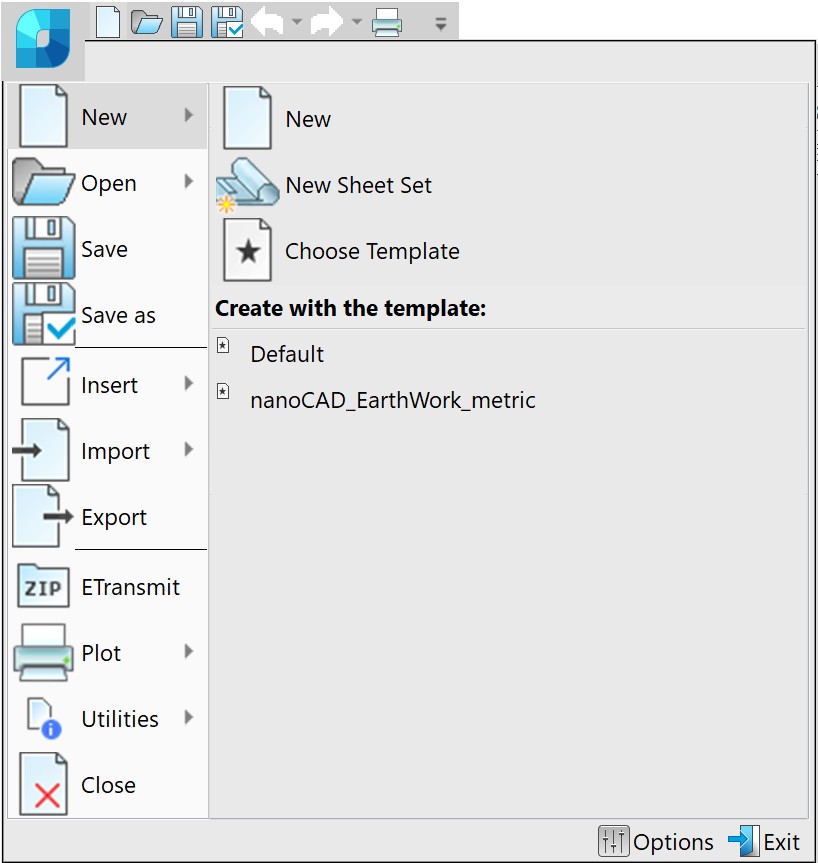

El nuevo comando QNEW está diseñado para crear un documento desde la línea de comandos sin tener que cambiar al modo sin diálogo (FILEDIA=0).
Se ha implementado una variante sin diálogo del comando para extraer datos (texto) de atributos a un archivo, -ATTEXT, para su uso en scripts.


El comando Copiar propiedades de objeto (MATCHPROP) ahora tiene la posibilidad de copiar las modificaciones de propiedades de capa en los viewport.

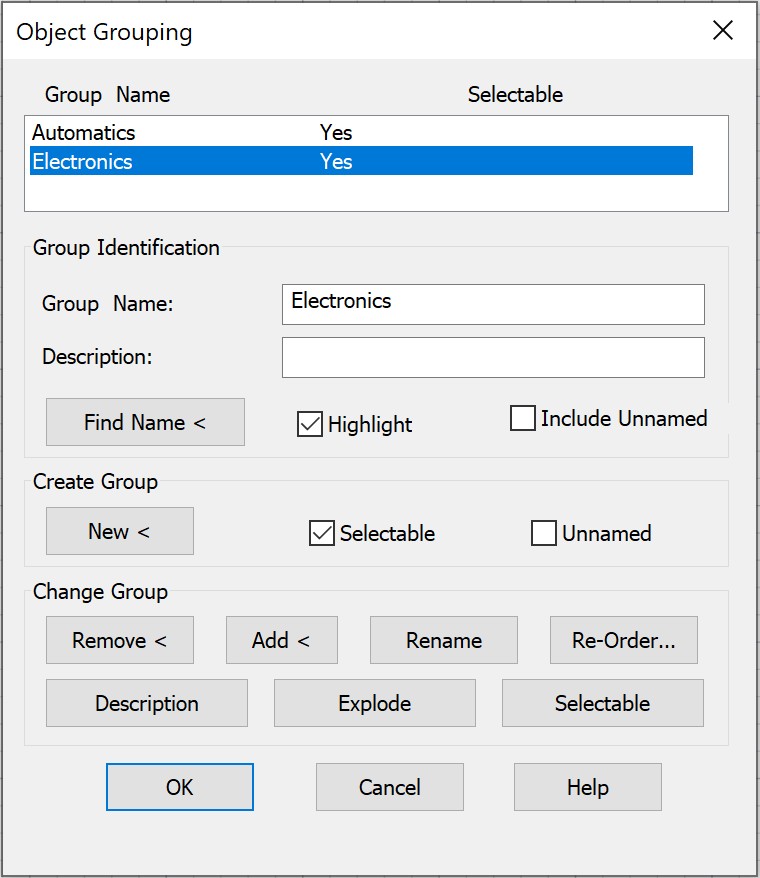

Se ha añadido un botón para el comando Seleccionar grupo (PGROUP) a la interfaz. El botón se encuentra en la sección Grupo de la pestaña Inicio de la interfaz de la cinta de opciones y en la barra Grupo de la interfaz clásica.


imagen069.png imagen070.png

El botón cambia el valor de la variable PICKSTYLE a 0 o 1:

  • 0 – Sin selección de grupo, se selecciona el objeto incluido en el grupo;
  • 1 – Cuando selecciona un objeto en un grupo, se seleccionan todos los objetos del grupo.
El botón de modo de visualización del cuadro de diálogo Selección se ha movido a la barra de estado.



El cuadro de diálogo Selección se abre cuando se hace clic en objetos que están muy cerca entre sí (o directamente uno encima del otro) para especificar cuál de ellos debe seleccionarse.


Para los desarrolladores de aplicaciones verticales, se ha implementado un mecanismo para conmutar el contenido de la pestaña de la cinta de opciones sin utilizar variables de sistema, similar al mecanismo para conmutar el contenido de la pestaña Herramientas 3D utilizando los botones del modo de modelado. Puede describir dicho cambio y el contenido de cada opción de pestaña mediante comandos especiales. En el archivo CFG, debe utilizar los comandos de conmutación de contenido de la pestaña de la cinta de opciones. La conexión entre el contenido y el conmutador se configura mediante el valor ribbon_conditionen el archivo XML de descripción de la pestaña de la cinta de opciones, que se establece en el archivo CFG mediante el comando set_ribbon_condition con el valor de palabra clave especificado en él.

Ejemplo XML: Ejemplo CFG:


Ejemplo de CFG:

\configman\commands\Command-1] | weight=i1 | cmdtype=i1 | RealCommandName=sset_ribbon_condition | BitmapDll=snewbtns.dll | StatusText=s | TooltipText=s | LocalName=s | intername=s1 | keyword=sК1 | DispName=sFirst variant

Se ha mejorado la búsqueda de herramientas en el cuadro de diálogo Personalizar interfaz de usuario (INTERFACE). Ahora se proponen comandos a medida que escribe en la barra de búsqueda, de forma similar a como funciona la selección de comandos en la línea de comandos.

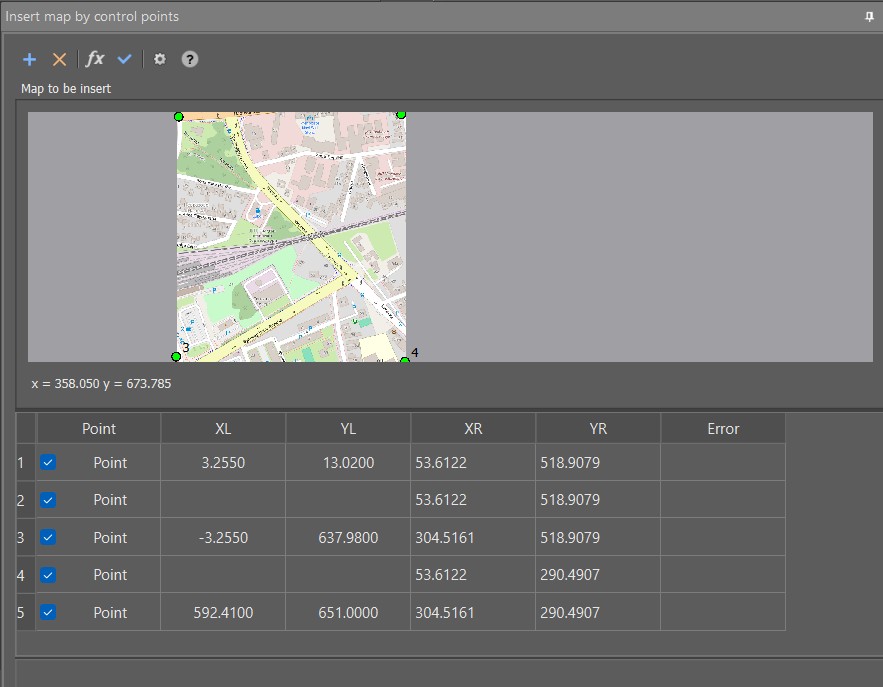

Se ha mejorado la inserción de la capa subyacente de mapa (MAPVIEW). Ahora es posible insertar capas cartográficas rasterizadas mediante puntos de control . Cuando se selecciona esta opción, se abre un cuadro de diálogo que le permite especificar los puntos correspondientes en el dibujo y en el ráster.




Se ha implementado la inserción simultánea de múltiples archivos DWG como referencias externas.

Después de ejecutar imagen075.png  comando Referencia DWG , seleccione varios archivos DWG en el cuadro de diálogo que se abre manteniendo presionadas las teclas CTRL y MAYÚS.



En el cuadro de diálogo Referencia interna , configure los parámetros de inserción y haga clic en Aceptar.



Los archivos seleccionados se insertarán como referencias externas con los parámetros especificados.


Las referencias externas seleccionadas en el cuadro de diálogo Referencias externas ahora se seleccionan y resaltan automáticamente en el dibujo. Por el contrario, al seleccionar objetos xref en un dibujo, sus nombres se seleccionarán automáticamente en el cuadro de diálogo Referencias externas . Se admite selección simple y múltiple (usando CTRL y MAYÚS):



La nueva variable de sistema ERHIGHLIGHT es responsable de resaltar los objetos de un dibujo que están seleccionados en el Administrador de referencias externas . Si el valor es 0, solo se resaltan los nombres de las referencias en la ventana del administrador, si el valor es 1, se resaltan los objetos correspondientes en el dibujo.

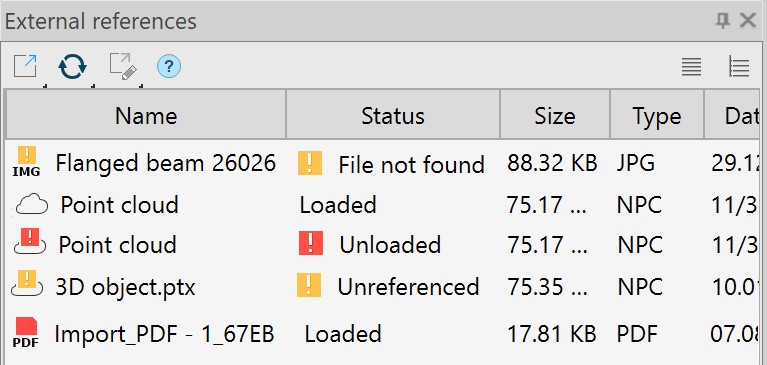

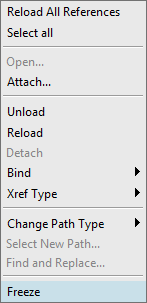

En el cuadro de diálogo Referencias externas , se han añadido los comandosRecargar todas las referencias y Seleccionar todo en el menú contextual:


Se ha corregido el error que provocaba que algunos caracteres del alfabeto indio se desplazaran en el plano.



Se ha corregido el error por el cual las letras árabes se “dividían” en el dibujo y en el editor. Ahora los caracteres permanecen fusionados y el texto es legible.
Ahora, al editar un atributo multilínea (EATTEDIT), la visualización de los objetos de bloque restantes persiste (tanto para el valor de la variable ATTIPE=0, como para ATTIPE=1).

Se ha corregido el error por el cual ocultar el fondo del texto de líneas múltiples en el espacio Modelo no funcionaba en un archivo de usuario.

Se ha mejorado el comando Buscar y reemplazar (FIND). Ahora no solo busca, sino que también reemplaza texto en directrices múltiples.
Se ha corregido el error que provocaba que la impresora PDF integrada no imprimiera una ventana gráfica de dibujo cuando tenía directrices posicionales cuyo texto cruzaba los límites de la ventana gráfica. Se ha corregido el error por el cual un archivo PDF obtenido después de imprimir un archivo DWG de usuario con una gran cantidad de entidades mediante el trazador PDF interno se dibujaba lentamente en el visor de PDF. Se ha corregido el error que, en un caso particular, provocaba la duplicación múltiple de objetos en el dibujo al importar un archivo PDF de usuario. Se han corregido el error y la ralentización del programa causados por la inserción de varios archivos PDF como capa subyacente en un archivo DWG de usuario.
Se ha corregido el error que, en un caso particular, provocaba que la directriz múltiple se desplazara en el archivo de usuario después de editarla. Se ha corregido el error que provocaba que parte de una imagen ráster grande no se mostrara en el dibujo. Se ha corregido el error que provocaba que las cotas aplicadas se desplazaran al entrar en la ventana gráfica de un archivo DWG de usuario. Se han corregido los defectos que, en un caso particular, provocaban errores en la visualización de objetos, cotas y la pérdida de la asociatividad de las cotas en el archivo de usuario.
Se ha corregido el error en el comportamiento del rastreo a objetos Cuadrante para un círculo y un arco. Ahora, si se dibuja un círculo o un arco en el UCS rotado con respecto al WCS, el rastreo Cuadrante solo funcionará cuando estén en ese UCS. Al mismo tiempo, para una elipse, el ajuste funcionará tanto en UCS como en WCS.

Se ha corregido el error que provocaba que, al dibujar objetos en la cara superior de un sólido 3D utilizando rastreos 2D, se produjeran ajustes no deseados en los puntos de la cara inferior.
El punto de referencia de esquina al dibujar un arco en el modo Centro , inicio , esquina . Ahora el conteo se realiza desde el punto de especificación del inicio del arco.

El cambio entre los modos de edición del objeto región usando el pinzamiento redondo ahora solo ocurre para un objeto específico, incluso si hay varios objetos en la selección.

Se ha corregido el error que, en un caso particular, impedía seleccionar objetos en un archivo de usuario utilizando una mira, un marco o una caja de corte.

Se ha corregido el error que provocaba que la escala de medición cambiara al cambiar de una presentación a un modelo en un archivo de usuario.
Se ha corregido el error que, en un caso particular, provocaba el error "La operación no se completó y el archivo no se creó. ACIS vacío no permitido: (63) al intentar guardar un archivo STEP de usuario.

Se ha corregido el error por el que los archivos restaurados en la versión 20.1 dejaban de abrirse en otro programa CAD. Los archivos sobrescritos en las versiones 23, 21.0 y 22.0 ahora se abren en otro programa CAD sin necesidad de recuperación.

Se ha corregido el error que provocaba una desviación del extremo de la directriz múltiple en un archivo de usuario con un UCS que se creó en otro programa CAD.

Se ha corregido el error del comando FILLET que impedía establecer el modo de recorte en radio cero.

Se ha aumentado la anchura por defecto de las columnas Nombre y Estado en el Gestor de Referencias Externas.
Se ha corregido una finalización anormal del programa al cambiar de diseño si previamente se había eliminado mediante programación una hoja no actual.

Se ha corregido el funcionamiento incorrecto con las siguientes impresoras:

  • HP Designjet T770
  • Konica minolta bizhub c224e
  • HP Designjet T1100

El error que se producía entre llamadas a la trama Configuraciones del controlador de comandos que no dependían de las opciones establecidas en el gráfico Se ha corregido el problema de que los cuadros de diálogo no se guardaban para ningún trazador externo. Configuraciones del controlador que no dependen de las opciones establecidas en el gráfico Los cuadros de diálogo son configuraciones específicas del controlador. Por ejemplo, tipo de papel (normal, fotográfico, película), bandeja de papel, modo de ahorro de tóner, etc.

Aparición de líneas en negrita en el espacio del modelo después de asignar un estilo de gráfico y marcar la casilla Mostrar estilos de gráfico en el Gráfico El diálogo ha sido corregido:

  • Dibuje un par de líneas en el modelo y abra un archivo existente;
  • Abra el cuadro de diálogo Trazar y configure cualquier tabla de estilo de trazado;
  • Marque la casilla Mostrar estilos de trazado;
  • Haga clic en Aplicar a presentación y cierre el cuadro de diálogo de trazado;
  • Cambie a cualquier presentación, vuelva al modelo.





Error corregido: el cuadro de diálogo de configuración del controlador HP DesignJet aparecía detrás de la ventana de nanoCAD y, por lo tanto, no era visible para el usuario.

La situación, cuando con los indicadores de progreso en ejecución Verificar papeles de impresora y Verificar papeles definidos por la aplicación , era posible desmarcar/marcar casillas en el Trazado Se ha corregido el problema del diálogo y la llamada a diálogos (por ejemplo, para crear un conjunto de opciones de diseño o configuraciones).



Se ha corregido el comando Insertar diseño desde plantilla (LAYOUTFROMTEMPLATE). No se crearon diseños si había objetos proxy en la plantilla.

Se ha corregido el funcionamiento del comando de trazado sin diálogo (-PLOT):

  • Los ajustes de trazado no se guardaban al responder al mensaje: ¿Guardar cambios en la configuración de página? ni al configurar la calidad de trazado sombreado.
  • La solicitud¿Trazar primero los objetos de la presentación? se procesaba incorrectamente al imprimir una presentación. En caso de respuesta Si se establecía la opción Trazar objetos de presentación al final, aunque debería haberse eliminado. En las impresiones repetidas, se proponía por defecto No de forma predeterminada en lugar de Sí.
  • El No para la opción Mostrar estilos de trazado no funcionaba.

En el cuadro de diálogo Propiedades del trazador , el botón Aplicar al diseño se ha reemplazado por Aceptar botón, que refleja mejor la esencia de la acción y excluye la confusión con Aplicar al botón de diseño en el gráfico diálogo principal. El cuadro de diálogo Propiedades del trazador se abre desde el Trazado diálogo después de abrir la configuración de un trazador externo y completarlo con Aceptar .


En la ventana de vista previa del gráfico Se ha corregido el recorte de texto en el cuadro de diálogo según el tamaño de los márgenes de impresión.



Se ha corregido la visualización incorrecta de los tamaños de formato de papel en la ventana de vista previa de impresión para formatos pequeños.


Se ha corregido la importación de caras y objetos para un archivo específico. Se ha corregido la importación de un archivo IFC4 específico, en el que se perdían algunos objetos: muros con huecos de ventana.
El comando de capa aislada (LAYISO) ahora guarda su configuración entre sesiones de trabajo.

Se ha restablecido el funcionamiento del comandoIgualar capaimagen088.png (LAYMCH).

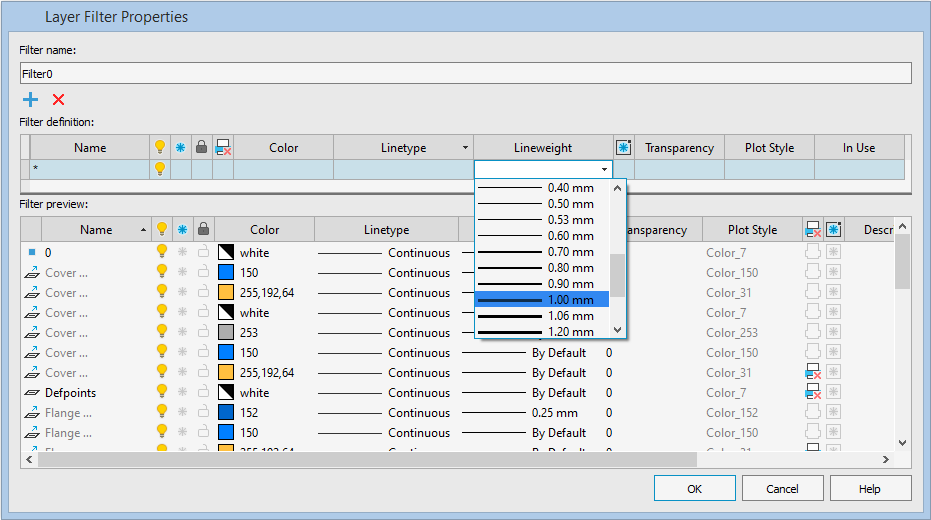

Se ha restablecido el efecto del filtro de capa Aplicar filtro de capa a la barra de herramientas de capas desde el cuadro de diálogo Capas en el filtro de capa estándar Todas las capas que no son RefX.



Se ha restablecido la selección de un valor de opción por símbolo en la barra Propiedades y en la Cinta de opciones.

Ejemplo:

  • Crea varias capas. Por ejemplo: Bloques , Ventanas y puertas ;
  • En las Propiedades barra o en la Cinta , abra la lista desplegable de capas y presione la letra d en el teclado;
  • nanoCAD resaltará la capa Puertas .



Se han corregido varios errores al importar nubes de puntos (IMPORTARNCP) desde el formato RCP, incluidos los que provocaban que el programa se bloqueara y fallara cuando el tamaño del archivo era superior a 2 GB. También se han añadido comprobaciones de archivos RCS y se ha corregido la función de generación de rutas. Se ha corregido el error que en un caso particular provocaba que el programa dejara de funcionar al intentar seleccionar una tabla DWG en un archivo de usuario. Se ha corregido el error que en un caso particular provocaba que el programa dejara de funcionar al intentar importar un archivo IFC personalizado. Se ha corregido el bloqueo del programa que se producía al importar un PDF personalizado o después de pegarlo como fondo.
Se ha corregido un error de asociatividad de objetos que provocaba un mensaje de error al cambiar objetos de cota en un archivo concreto. Se ha corregido un bloqueo en los módulos Construction y Mechanica al abrir archivos. El problema estaba en el procesamiento de objetos proxy. Se ha corregido un bloqueo al abrir un archivo (problemas con la teselación de caras poligonales). Se ha corregido un bloqueo al abrir un archivo (problemas dentro de objetos sólidos). Se ha corregido un bloqueo al abrir (problemas con 3D).
The bug in the QSELECT dialog due to which multiline texts were erroneously taken into account in the text column has been fixed.

The bug due to which the settings of layer properties of design objects for new documents “flew off” has been fixed.

The bug due to which when switching from a layout to a model, the measurement scale of dimensions changes has been fixed.
The bug where nanoCAD installed under an administrator account would not run on other accounts has been fixed

The mechanism for updating XBim libraries when updating nanoCAD has been corrected.

The bug when, while creating startup configurations for loadable vertical applications, the encoding of Cyrillic paths in the #include lines was lost in the configuration master file, has been fixed.
Also the bug where the correct include link from the configuration file was not loaded if its encoding was saved in UTF8 format has been fixed.

A crash when calculating and displaying the length of some splines with a huge number of vertices, programmatically generated by the vertical application has been fixed. Also, a crash when trying to get the “Middle” anchor point for such splines and their “disappearance” when simplifying has been fixed. As a result of corrections, the mechanism for calculating the length of the spline has been redesigned.

The case when, after creating layouts according to a template on user files, and using the Audit (AUDIT) command, layouts disappeared in the document, and nanoCAD ended its work, has been fixed.

The bug due to which the viewport was not deleted in the model space of a custom file has been fixed.

The bug where the Convert to 2D (FLATTEN) command destroyed such SPDS proxy objects as Wall and Section, has been fixed

The bug due to which, while creating a polyline offset the width of its segments and the global width were not copied, has been fixed.


The error of copying a point cloud from one open document to another using COPY-PASTE commands has been fixed. The result was an incorrect cloud.

The bug due to which the LIST command for displaying data about the properties of selected objects incorrectly calculated the object area in some units (in particular, feet and inches) has been fixed.

The bug where the internal plotter settings dialog did not take into account the paper format previously selected in the plot settings dialog (opening with ISO A6 format displayed) has been fixed.

An erroneous behavior of the Open file location command of the context menu of the document tab, which resulted in opening the folder of the last opened file, has been fixed.

The bug due to which, in the dialogs for inserting xrefs and inserting blocks, objects on the preview were displayed without taking UCS into account.



It is forbidden to insert an external reference whose name matches the name of the file into which it is inserted. The following prompt appears on the command line: "Error: Possible circular reference to current drawing."

The error of inserting a nanoCAD drawing as an OLE object into other software products (for example, in Word or Excel) if the nanoCAD window was in a minimized state has been fixed.

Special paste of an object from nanoCAD into a third-party application as a Windows metafile (EMF) has been fixed:

  1. Copie el objeto del dibujo de nanoCAD al portapapeles (CTRL+C).
  2. Pegue en Word mediante Pegado específico (CTRL+ALT+V) y seleccione el tipo Metarchivo de Windows (EMF).
The bug due to which, when copying objects the position of the dimension line of the diameter dimension was changed, and one of the arrows of the dimension lines was also lost, has been fixed.



The error in constructing a radius dimension when creating a connection, when only an arrow was displayed without a dimension line.

The delay in changing the font and style in the drop-down list of the multiline text editor after the undo operation (UNDO) has been fixed:

  • Al editar texto de líneas múltiples, seleccione el texto y elija una fuente diferente en el campo Fuente (por ejemplo, Arial) o defina un estilo diferente en el campo Estilo .
  • Deshacer la última acción (UNDO).
The text shape will change, but the name of the font (or style) in the field on the panel will remain the same.



The multiline text bug due to which, in a particular case, the TTF font was not changed has been fixed.

The bug where pressing Enter at the end of the last line of a multiline text while editing it caused the MTEDIT command to exit instead of creating another line.

The bug in the single line text creation command has been fixed. When trying to change the location of the next text object by clicking in the drawing field, the command crashed.



The error in the display order of raster images after aligning the underlying raster with the ALIGN command has been fixed. After applying the command to a raster image, it was displayed above other images, until the viewport was updated (REGEN).



The bug, as a result of which, in some drawings, the document purge command from the command line (-PURGE) with the Full option led to the program crash (the Standard table style was deleted) has been fixed.

A defect in changing the UCS in a user file has been fixed.

The non-working button and the menu item of the command to insert the material were blocked in the table editor and the notebook of nanoCAD, since it is possible to insert a material only with the active Construction and Mechanica modules.




Now, when selecting objects, the state of the PICKFIRST variable is taken into account. The description of the variable in the System Variables Monitor has also been edited.
When inserting a nanoCAD drawing file into another program (for example, Word) as an OLE-object, the error message “Unable to create an object. Make sure this application is registered in the system” appeared. This happened when nanoCAD was minimized. This error has been fixed.

Two bugs have been fixed, which appeared after the document window was made floating:

  1. Abra dos documentos.
  2. Haga que uno de los documentos sea flotante (elemento Flotar ventana del menú contextual de la pestaña del documento).
  3. Crea un nuevo bloque en el documento flotante.
  4. Cerrar el segundo documento.
  5. Al llamar a los comandos de edición de bloques (BLOQUEDITOR) o edición de referencias (EDITARREF) en un documento flotante, las pestañas de estos editores no aparecían en la cinta de opciones.

  1. En un documento con un bloque, ejecute los comandos para editar un bloque o una referencia externa (BLOQUEDITOR o EDITARREF);
  2. Desacople la ventana del documento,
  3. Cierre el editor en la ventana flotante con el comando correspondiente en la barra del editor.
  4. 4En la ventana principal, la pestaña del editor permanece colgada y es imposible cerrarla.

Syntax errors in the configuration (CFG) files leading to errors have been fixed.
The interface customization dialog (Customize User Interface (INTERFACE command)) became more resistant to syntax errors in configuration files. For example, the dialog would break if a FlyOutStart=0 was encountered in the CFG file without a preceding FlyOutStart=1. In particular, the keyboard shortcuts section turned out to be empty.
If an attempt was made to create a new key combination with an empty list of keyboard shortcuts, then the program crashed.

The icons and design of the Welcome window have been optimized to work with 4K monitors. Tooltips to window elements have been added.

The COGOPoint Styles section in the Drawing Explorer bar has been renamed to COGOPoints. The User-Defined Property Classification has been added to the section.



2D polyline snaps were displayed in the wrong place. The error could be stably reproduced on a 2D polyline obtained by creating an ellipse with PELLIPSE = 1.



When opening the Find and Replace dialog box (Ctrl+F), the cursor is immediately placed in the Find what field. No extra click needed to get to this dialog like before.



 A lisp file interpretation error has been fixed: setting a custom viewport scale resulted in an error.

In nanoCAD the processing of multiple imposed and inserted circular references. Where, for example, some DWG files can have superimposed links to other DWGs in which they themselves are inserted as a reference.



In previous versions of nanoCAD, it was impossible to create or edit an existing system of cyclic references - once such a reference was deleted, it either could not be reconnected (there was an error Possible circular reference to current drawing), or it was necessary to break the links for each file.

The bug when, while editing an existing text in a DWG table cell (DTABLE command), the text being entered was simultaneously displayed above the previously entered text, has been fixed.



The bug when while editing an existing text in a DWG table cell (DTABLE command) it was impossible to delete this text - after editing the cell, the text was displayed again.

The deletion of the original object when creating a cloud by object has been restored:

  1. Crea un rectángulo.
  2. Ejecute el comando Nube de revisión (REVCLOUD), seleccione el Objeto Opción de comando, especifica un rectángulo.

The cloud will be created and the rectangle will be deleted.


A situation with the program crash when inserting an associative array added earlier to the Tool Palettes Manager bar:

  1. Agregue cualquier matriz asociativa a la barra del Administrador de paletas de herramientas arrastrándola. Recibirá un nombre como *U2.
  2. Al intentar insertar una matriz en otro dibujo, el programa se bloquea.

Now it is prohibited to add an anonymous block insertions to the Tool Palettes Manager bar (which happens in the case of an associative array)

The crash when enabling and disabling a layer with a dot in its name in the Properties bar has been fixed.

  1. Crea una capa en un nuevo archivo. El título debe contener un punto al final. Por ejemplo: “Capa1”.
  2. En las Propiedades barra, desactive la visibilidad de esta capa, o congele, o bloquee, o active/desactive el trazado. Terminación anormal del programa.

A critical API error related to deleting a drawing object from a parallel stream when a box selection command is active has been fixed.

The nanoCAD crash when updating the cache of paper formats when accessed through a script has been fixed.
Si hay una conexión a una base de datos, el comando Importar datos de nubes desde una base de datos (DB_TO_NPC) carga una nube de puntos de la base de datos especificada en el dibujo. Si no hay conexión a la base de datos, se le pedirá que la configure.
Al exportar una nube de puntos desde una base de datos, es posible mostrar una vista previa de la nube de puntos en el cuadro de diálogo de importación y configurar los parámetros de importación.

Si hay una conexión a una base de datos, el comando Exportar datos de nubes a una base de datos (NPC_TO_DB) carga una nube de puntos del dibujo a la base de datos especificada. Si no hay conexión a la base de datos, se le pedirá que la configure.

El comando Configuración de base de datos (NPC_DB_CONFIG) se conecta a bases de datos con nubes de puntos.


Los comandos para gestionar la visualización de características se aplican a nubes de puntos en las que se han encontrado previamente características geométricas: tuberías, elementos de tuberías, planos y elementos de planos.




  • Ocultar entidad (NPC_HIDE_FEATURE). El comando oculta la entidad especificada en la nube de puntos (elemento de tubería, plano). Trabaja con nubes de puntos en las que previamente se han reconocido entidades geométricas.
  • Ocultar todas las entidades (NPC_HIDE_ALL_FEATURES). El comando oculta todas las entidades que se encuentran en la nube de puntos (elementos de tubería, planos). Trabaja con nubes de puntos en las que previamente se han reconocido entidades geométricas. Los puntos en los que no se han identificado entidades permanecen visibles.
  • Aislamiento (NPC_ISOLATE_FEATURE). El comando aísla la entidad especificada en la nube de puntos (elemento de tubería, plano). Todos los demás puntos de nube están ocultos. Trabaja con nubes de puntos en las que previamente se han reconocido entidades geométricas.
  • Aislar todas las entidades (NPC_ISOLATE_ALL_FEATURES). El comando aísla todas las entidades que se encuentran en la nube de puntos (elementos de tubería, planos). Trabaja con nubes de puntos en las que previamente se han reconocido entidades geométricas. Los puntos donde no se han identificado entidades están ocultos.
  • Restablecimiento de aislamiento de entidades (NPC_UNISOLATE_ALL_FEATURES). El comando activa la visualización de todas las entidades aisladas, así como de los puntos donde no se han identificado características.
  • Mostrar todas las entidades (NPC_SHOW_ALL_FEATURES). El comando muestra todas las características, mientras que los puntos donde no se han identificado características permanecen invisibles (si anteriormente estaban ocultos).
El comando determinación del radio (_NPC_RADIUS) copia el radio de las tuberías y cilindros que se encuentran en la nube de puntos a la línea de comando.



El comando Determinar el diámetro (_NPC_DIAMETER) copia el diámetro de las tuberías y cilindros que se encuentran en la nube de puntos a la línea de comando.


El cuadro de diálogo de Importar nube de puntos (NPC_IMPORT) se ha actualizado por completo y se han agregado nuevas funcionalidades.



  • Ha aparecido la posibilidad de importar simultáneamente varios archivos;
  • Se ha añadido la visualización de información sobre el archivo;
  • Ahora es posible transformar una nube mediante códigos EPSG, si la nube de puntos tiene un sistema de coordenadas descrito por el código EPSG;
  • Se ha añadido la posibilidad de establecer cualquier sistema de coordenadas de nubes de la lista de códigos EPSG, incluso si inicialmente no estaba vinculado a la nube;
  • La ventana de vista previa de la nube de puntos ha adquirido herramientas convenientes para navegar por la nube, incluso en el modo de visualización 3D;
  • Se ha implementado la función de dividir una nube en bloques, tanto a lo largo de la malla como a lo largo de la línea de vuelo. En este caso, la nube no se carga inmediatamente en el dibujo. En la carpeta con la nube de puntos se crea un conjunto de archivos dwg, cada uno de los cuales contiene un bloque: un fragmento de la nube obtenida al dividir el archivo fuente de acuerdo con los parámetros especificados. La función es conveniente de utilizar para automatizar la importación, los fragmentos resultantes se pueden cargar en el dibujo por separado, lo que reduce significativamente la cantidad de memoria utilizada.



Los comandos de recorte de nubes de puntos se dividen en inversores y no inversores. Ahora, al recortar nubes de puntos, ya no es necesario seleccionar la opción para recortar puntos dentro o exterior . Ahora hay comandos separados para recortar el interior y el exterior.


Durante el proceso de dibujo, se hizo posible rastreo al punto de inflexión de tuberías.

Versión 22

Ahora una ventana de documento (pestaña de archivo de dibujo) se puede separar de la ventana de la plataforma nanoCAD convirtiéndola en una ventana flotante mediante el imagen002.png Comando de ventana flotante (FLOAT_WINDOW).




El comando se puede llamar desde el menú contextual de la pestaña del documento o desde la línea de comando.

Como resultado, la pestaña del documento se desacoplará de la ventana de la plataforma y pasará a ser una ventana flotante.




La ventana del documento flotante siempre está en primer plano. No contiene una línea de comando, no puede contener pestañas de documentos. No se pueden adjuntar barras funcionales a ella.

En el cuadro de diálogo Opciones , puede especificar si la ventana flotante debe contener una cinta de opciones, un menú y una barra de estado.




Puede volver a adjuntar una ventana de documento flotante a la ventana principal de la plataforma como una pestaña mediante el imagen002.png Botón Acoplar ventana (DOCK_WINDOW) en el lado derecho de la barra de título de la ventana.



Los rastreos 3D para objetos sólidos (objetos de tipo Sólido 3D) ahora están disponibles. Su configuración es independiente de los ajustes 3D a la geometría de nube de puntos reconocida en el cuadro de diálogo Configuración de dibujo y el menú contextual.




Se ha agregado la funcionalidad para crear y editar un nuevo tipo de matrices asociativas (dinámicas): Matriz por ruta . Anteriormente, estas matrices se percibían como bloques.



El comando Matriz por ruta (ARRAYPATH) le permite distribuir uniformemente las copias de objetos a lo largo de una ruta o una parte de ella. La ruta puede ser una línea, polilínea, polilínea 3D, spline, hélice, arco, círculo o elipse.


imagen010.png     imagen011.png



La barra de herramientas matriz apareció en la interfaz clásica.




El comando Editar una matriz (ARRAYEDIT) le permite editar la fuente de una matriz asociativa en el lugar. Se hizo posible modificar matrices asociativas existentes editando sus parámetros específicos y objetos de origen.





Se ha corregido el error que se producía al cambiar el punto base al crear una matriz asociativa. Como resultado, los elementos de la matriz se desplazaban respecto al punto especificado en lugar del punto base.


imagen016.png   imagen017.png

El mecanismo para crear y gestionar un prisma delimitador de vista (MCLIP) ha sido completamente rediseñado y optimizado. El uso de Prism se ha vuelto fácil e intuitivo.



El prisma se puede estirar, comprimir y modificar arrastrando los bordes y las caras a cualquier lugar. En este caso, cambia su apariencia de acuerdo a las expectativas del usuario.

De esta forma, puedes tomar cualquier área de la cara visible y moverla a lo largo de su normal (en el caso de un prisma rectangular) o en cualquier dirección (en el caso de uno poligonal). Se pueden utilizar modos de dibujo ortogonales y de ajuste. Las caras ocultas se pueden mover agarrando uno de sus bordes. Se puede arrastrar todo el prisma mientras se mantiene presionada la tecla CTRL.




Al momento de crear o editar un prisma, este se muestra en todas las ventanas gráficas, sin embargo, su efecto se extiende solo a la pantalla en la que fue creado o fue seleccionado para su edición. Cuando se configura el prisma, recortará la imagen solo en la ventana gráfica para la que fue creada.




Para crear un prisma nuevo o editar uno existente, vaya a la ventana gráfica deseada y ejecute el comando Prisma delimitador .

Mientras editas un prisma, puedes cambiar a otra ventana gráfica para continuar editándolo desde un ángulo más conveniente. En este caso, en la nueva ventana gráfica, la edición continuará en el prisma que pertenece a la ventana gráfica anterior (en la que se ejecutó el comando Prisma delimitador ), y no al actual. Un prisma en su propia ventana gráfica se muestra más brillante que en otras, de modo que siempre está claro a qué ventana gráfica pertenece, sin importar qué ventana gráfica esté activa en ese momento.



Se ha actualizado la barra del Explorador de dibujos .
Se han añadido los siguientes filtros:
  • imagen022.png Se muestran objetos visibles;
  • imagen023.png Se muestran objetos invisibles.

Los bloques estándar, los bloques 3D y los bloques dinámicos ahora se muestran por separado.
Se muestran los estilos de líneas múltiples.



Tales objetos Topoplan aparecieron como grupos de puntos de geometría de coordenadas, así como conjuntos de estilos de marcadores de puntos y estilos de sus etiquetas.




Los estilos de etiquetas y marcadores de geometría de coordenadas se editan seleccionando el estilo deseado en el explorador de dibujos y luego llamando al comando desde el menú contextual. Las propiedades del estilo seleccionado se muestran y modifican en Propiedades .

Materiales según EN, DIN y ASTM con la posibilidad de su designación tanto por composición química o marca, como por números.
La barra revisión ortográfica actualizada, además de mejorar la ergonomía, aporta una nueva funcionalidad.
Ahora es posible comprobar si los objetos de texto de un dibujo tienen errores ortográficos no sólo bajo demanda, sino también en tiempo real. Se comprobará la ortografía de todos los objetos nuevos y modificados. Si se encuentran errores, las palabras se subrayarán en el campo de dibujo y se agregarán a la lista de errores encontrados en la barra.
En este caso la barra permite trabajar con varios documentos al mismo tiempo sin perder los resultados de la revisión ortográfica del documento anterior al pasar al siguiente documento.

imagen026.png   imagen027.png


En la configuración del corrector ortográfico puedes:
  • Agregar o excluir determinados tipos de objetos de la comprobación.
  • Excluir ciertos tipos de texto de la comprobación.
  • Instruir al comando de revisión ortográfica para que se ejecute en un subproceso independiente para procesar la información independientemente del subproceso de la plataforma.


Rosca 3D en fijadores estándar.


Ahora la versión del imagen029.png comando Purgar documento para trabajar desde la línea de comando (-PURGE) le permite Limpiar la tabla de clasificación de objetos. La tabla de clasificación contiene listas del orden de los objetos (DRAWORDER).



A veces hay tantos registros de este tipo que el programa comienza a trabajar con el documento de forma mucho más lenta. Limpiar la tabla elimina los registros vacíos, lo que acelera enormemente el trabajo.


Ahora, al abrir documentos, se verifica la necesidad de purgar escalas anotativas y entradas vacías en la tabla de clasificación de objetos. Dependiendo del resultado de la verificación, es posible que aparezcan los siguientes mensajes en la línea de comando:
  • Atención: el archivo contiene una gran cantidad de escalas anotativas (número). Se recomienda eliminar las escalas ejecutando el comando -PURGE y seleccionando la opción ANnotscales.

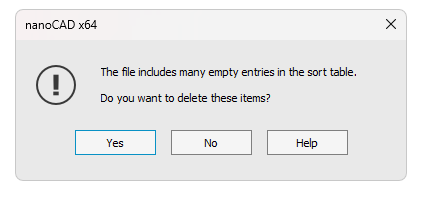

  • Atención: el archivo contiene una gran cantidad de entradas vacías en la tabla de clasificación (número). Se recomienda eliminarlos ejecutando el comando -PURGE y seleccionando la opción sorTTable.
Para acelerar la apertura de archivos, se ha implementado la carga multiproceso de archivos DWG. El modo multiproceso está controlado por la variable de sistema MTMODE. Se ha abierto una interfaz de programa que permite a los desarrolladores de aplicaciones utilizar subprocesos múltiples para cargar objetos, lo que proporciona una ganancia significativa, incluso al abrir archivos con una gran cantidad de objetos especializados.
Importar nubes de puntos (NPC_IMPORT)
  • Ha aparecido la importación de nubes en formato LAZ (formato comprimido LAS).
  • El recálculo de coordenadas durante la importación se complementó con el geosistema GCS 2011.
  • Ha aparecido un nuevo cuadro de diálogo que muestra información ampliada sobre los parámetros del archivo importado.



  • El objeto Nube de puntos recibió dos geoparámteros. Al recalcularse, la nube se marca con el sistema de coordenadas geográficas al que fue recalculada.




  • Soporte para geoetiquetado EPSG.
  • Conjunto ilimitado de geosistemas de coordenadas (la lista se puede complementar con sus propios SC). Posibilidad de un control más completo de los parámetros de recálculo: a qué CS y con qué parámetros recalcular.
  • Importación mejorada de nubes de puntos desde el formato PTS. Se hizo posible importar dichas nubes con intensidad en los rangos [-2048..2048], [0..255] y [0..65535], y no sólo [-4096..4096] como era antes.
  • Se ha corregido la importación de normales desde el formato PTS.
Exportar nubes de puntos (NPC_EXPORTACIÓN)
Se ha agregado el formato PTS al comando de exportación.
Han aparecido nuevos comandos de recálculo de coordenadas que permiten recalcular las coordenadas de nubes de puntos ya cargadas. Esto crea una nueva nube para el sistema de coordenadas deseado.



  • imagen035.png NPC_REPROJECTION – recálculo de coordenadas de una nube de puntos con configuraciones del archivo GCSTrans.xml;



  • imagen037.png NPC_EPSG_REPROJECTION – Recálculo de las coordenadas de una nube de puntos mediante códigos EPSG




Estos comandos son mutuamente excluyentes: puedes usar uno u otro.

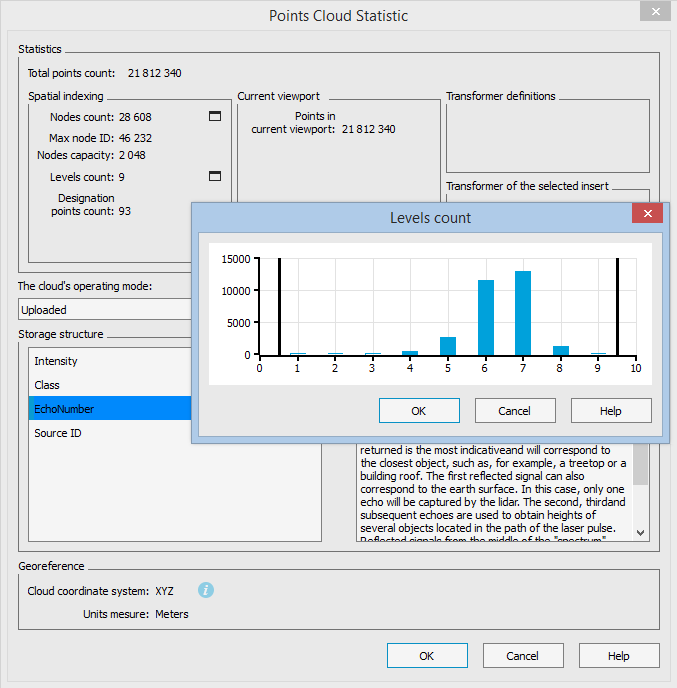

Información de la nube de puntos (NPC_INFO)

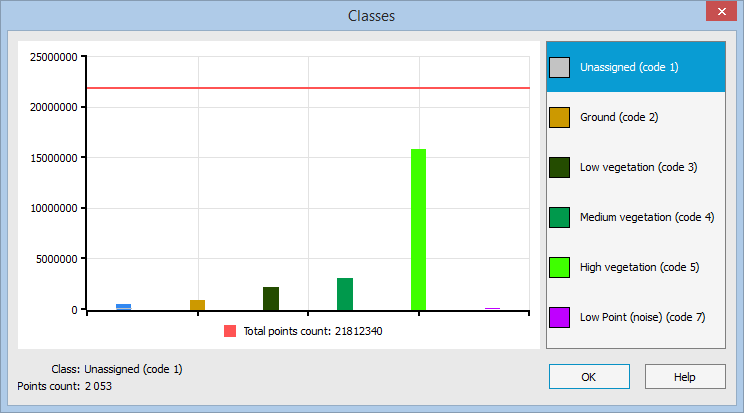

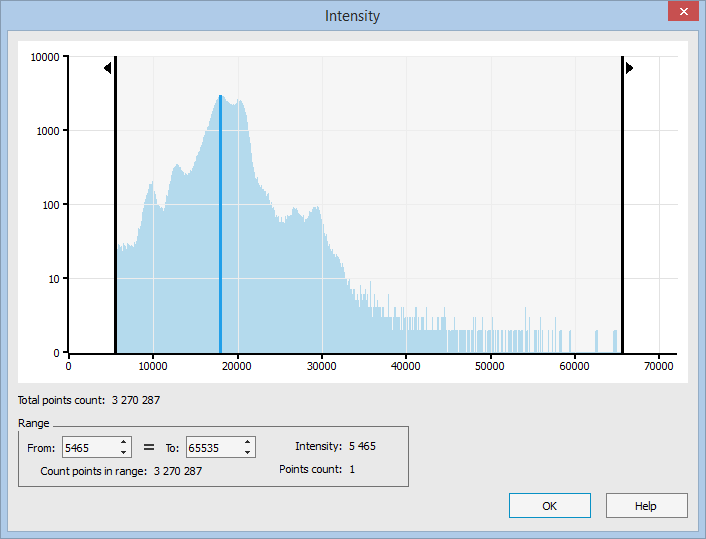

La interfaz de diálogo ha sido completamente rediseñada. Los gráficos interactivos individuales se abren al hacer clic en el imagen039.png botón junto al parámetro correspondiente.











Han aparecido nuevas características:

  • Historial de recortes. Si se aplicaron los comandos Recortar y Sección a la nube de puntos, puede ver la lista completa.

  • Información sobre las coordenadas del geosistema de la nube de puntos. Si las coordenadas de la nube se recalcularon durante la importación, es posible ver sus parámetros.


imagen046.png  imagen048.jpg


El historial de recorte muestra todas las manipulaciones de recorte de nubes con sus atributos. El estado inicial de la nube se muestra en la parte superior de la lista. Cuando selecciona un estado de recorte de la lista, todos los recortes posteriores quedan inactivos para la nube de puntos.


Versión 21

nanoCAD tiene un nuevo conjunto de herramientas para ayudarle a realizar dibujos con proyección isométrica. Los dibujos isométricos simulan vistas tridimensionales de objetos desde un punto de vista.
Para crear dibujos isométricos, es conveniente utilizar la barra de herramientas Isometría .


Contiene:

  • El botón para habilitar el modo de dibujo isométrico;

  • Tres botones para configurar planos isométricos (comandos ISODRAFT1, ISODRAFT2 e ISODRAFT3 o una opción en el comando ISODRAFT);

  • Botones para crear isorrectángulos, isocírculos e isoarcos (rectángulos, círculos y arcos en una proyección isométrica).


Modo de dibujo isométrico

Para dibujar isométricamente, utilice el modo de dibujo isométrico. El modo se habilita ingresando el comando ISODRAFT, mediante  un botón en la barra de herramientas Isometría o por  Botón en la barra de estado.




El modo isométrico permite cambiar rápidamente entre tres planos isométricos (isoplanos) mediante la tecla F5 o haciendo clic en el botón apropiado en la barra de isometría.

  •  Isoplano Izquierda. El plano permite crear objetos orientados a lo largo de los ejes de 90 y 150 grados.

  •  Isoplano Derecha. El plano permite crear objetos orientados a lo largo de ejes de 30 y 90 grados.

  •  Isoplano Superior El plano permite crear objetos orientados a lo largo de los ejes de 30 y 150 grados.


Impacto del modo isométrico en la configuración del dibujo

Cuando se habilita el modo de dibujo isométrico, nanoCAD cambia automáticamente los siguientes ajustes para que coincidan con el isoplano seleccionado:

  • Dirección ortogonal

  • Orientación del rastreo

  • Orientación de rejilla

  • Ángulos de seguimiento polar

  • Orientación de círculos, arcos y rectángulos isométricos a medida que se crean.


Creación de objetos isométricos

Los siguientes comandos se utilizan para crear círculos, arcos y rectángulos en el plano isométrico actual:

  • Para crear un círculo en el plano actual, utilice  Comando ISOCIRCLE que inicia el comando ELLIPSE con la opción Isocircle ;

  • Para crear un rectángulo en el plano actual, utilice  Comando ISORECTANGLE que inicia el comando RECTANGLE con la opción Isorectangle ;

  • Para crear un arco elíptico en el plano isométrico actual, utilice  Comando ISOARC que inicia la creación de un arco elíptico mediante ELIPSE con la opción Arco > Isoarco .


Variables del sistema relacionadas

La variable de sistema SNAPSTYL le permite cambiar el modo de dibujo. Los valores de las variables son números enteros.

La variable de sistema SNAPISOPAIR le permite cambiar el plano isométrico actual en la ventana gráfica actual. Los valores de las variables son números enteros.

nanoCAD 21 rediseña los comandos que utilizó para construir matrices rectangulares y circulares.

Los comandos ahora funcionan de forma interactiva, sin necesidad de un cuadro de diálogo.



Además, nanoCAD ahora crea matrices asociativas. Los objetos que componen una matriz asociativa se almacenan como un único objeto de matriz. La variable del sistema Matriz - Asociatividad alterna las matrices entre asociativas y no asociativas. Las matrices asociativas le permiten cambiar la cantidad de objetos y las distancias entre ellos a través de controles en la matriz o con el panel Propiedades .



Ahora es posible:

  • agregar, eliminar y modificar objetos de bloque manteniendo la integridad de los parámetros de bloque dinámicos. Las acciones se refieren a objetos que no están involucrados en la parametrización del bloque;
  • convertir cualquier bloque en dinámico;
  • Reemplazar el punto de inserción.
La mayoría de estas funciones están disponibles en el modo de edición de bloques mediante el comando Editor de bloques (BEDIT).


Cambio de ubicación del punto base del bloque

El punto base de los bloques se puede reubicar con el  Comando BBASEPT. El punto base localiza el punto de inserción de los bloques y la posición del agarre.




Restablecer bloque

Editar inserciones de bloques dinámicos y luego volver a editar esta definición de bloque puede distorsionar la apariencia de sus inserciones. El   El comando Restablecer bloque (RESETBLOCK) restablece los parámetros de las inserciones de bloque dinámico seleccionadas a los valores predeterminados. Se abre desde el menú contextual de las inserciones seleccionadas o desde la línea de comandos.

Ahora existe la posibilidad de transferir y guardar la configuración de la interfaz de usuario. Para transferir configuraciones entre versiones o de una computadora a otra, use dos comandos: Importar UI (UIIMPORT) y Exportar UI (UIEXPORTAR).




El comando iExportar IU permite guardar un paquete de configuración individual, mientras que el comando Importar UI lo aplica a la versión actual del programa.

Export UI permite guardar tanto la composición de los elementos de la interfaz (cinta, barras de herramientas, etc.), configurados en el cuadro de diálogo Personalizar interfaz de usuario , como la visualización con la ubicación de los elementos de la interfaz (ubicación de las barras de herramientas, paletas, línea de comandos, estilo visual de la interfaz, forma de visualización de la cinta, tamaño y ubicación de la ventana del programa).

De esta forma, podrás transferir de forma rápida y sencilla las configuraciones de usuario para trabajar cómodamente con el programa, así como guardar el paquete de configuraciones para evitar que se pierdan.

Si es necesario, también puede editar el archivo LSP, que describe los comandos Importar UI y Exportar UI , y editar la lista de formatos de archivo incluidos en el paquete de configuración que se está exportando.

Cuadro de diálogo Campo rediseñado.

Se ha rediseñado el cuadro de diálogo del comando CAMPO:


Diálogo de formato adicional

Ahora está disponible un formato más detallado de valores numéricos en el editor de campos. El botón Formato adicional abre el cuadro de diálogo, donde puede configurar el factor de conversión, la supresión de cero, el texto adicional y el separador numérico.


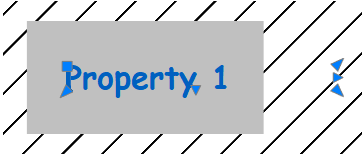

Opción para campos dentro de un bloque

Valor de visualización para referencia de bloque – la casilla de verificación se muestra solo para los campos de propiedades del objeto que se encuentran dentro del bloque. Por ejemplo, al editar un campo dentro de una definición de atributo de bloque.



El parámetro obliga a la propiedad a calcular su valor en relación con el tamaño y la orientación de la referencia del bloque en el dibujo, y no en relación con el espacio de descripción del bloque interno. Así, por ejemplo, las coordenadas del centro del objeto incluido en el bloque se calcularán en relación con el sistema de coordenadas del dibujo, y no en relación con las coordenadas de la definición del bloque.

Comandos para trabajar con grupos

Los comandos para trabajar con grupos tienen ahora su propio lugar en la cinta de opciones( secciónGrupo de la pestaña Principal ) y en la barra de herramientas Grupo. Esto hace que sea más cómodo realizar agrupaciones y desagrupaciones fuera del cuadro de diálogo Agrupación de objetos , y permite crear grupos sin nombre.


   Nuevo grupo (GROUP)

Nuevo comando para crear un grupo de objetos. A diferencia de la opción Nuevo, el comando GROUP le permite crear grupos con nombre y sin nombre.

   Explotar un grupo (UNGROUP)

Explotar un grupo o desagruparlo.

   Edición de un grupo (GROUPEDIT)

Agregar o eliminar objetos de un grupo.

   Diálogo para crear grupos (CLASSICGROUP)

Muestra el cuadro de diálogo Agrupación de objetos para administrar grupos. En las versiones anteriores del programa, este cuadro de diálogo se llamaba mediante el comando Grupo (GROUP).


nanoCAD ofrece una nueva forma de recuperar dibujos perdidos accidentalmente al salir de los dibujos sin guardar, como cuando se cierran todos los dibujos abiertos a la vez. En otros casos, los objetos se borran de los dibujos y luego los dibujos se guardan y se cierran, tras lo cual el mecanismo de deshacer/rehacer deja de funcionar.

El nuevo mecanismo de rescate los restaura desde un almacenamiento temporal y se habilita en el cuadro de diálogo Opciones : Sección Guardar documentos > Historial de archivos .



  • Guardar historial de archivos (variable FILEHISTORY): determina si el historial de guardado automático está habilitado (0: deshabilitado o 1: habilitado)

  • Número de versiones de archivos almacenados (variable FILEHISTORYMAX): determina el número máximo de versiones guardadas automáticamente de cada archivo de dibujo, hasta 32767 versiones.

  • Las versiones de archivo se almacenan durante <15> días (variable ARCHIVOHISTDURACIÓN) – determina la duración del almacenamiento de cada archivo guardado automáticamente, hasta 32767 días (aproximadamente 90 años).

  • Carpeta de historial de archivos – especifica la carpeta en la que se almacenarán los archivos guardados automáticamente

El comando Abrir historial de archivos (OPENHISTORY) abre archivos desde el almacenamiento de archivos.

Los archivos más antiguos se eliminan del almacenamiento automáticamente una vez que se alcanza la cantidad de archivos almacenados especificada por FILEHISTORYMAX. Al cerrar nanoCAD, se verifica el período de almacenamiento de los archivos en el archivo y los archivos con una vida útil superior a FILEHISTORYDURATION se eliminan automáticamente.


nanoCAD inserta capas subyacentes de varios servicios cartográficos en una variedad de formatos:

  • Mapas vectoriales de OpenStreetMap

  • Mapas raster de ArcGis, Microsoft Bing, Google Maps, MapBox, OpenStreetMaps, OSM Topo y Yandex Maps

  • Para algunos proveedores, se admiten tipos de mapas adicionales, como calles, satélite, híbridos, relieve y topográficos.




Los modelos de terreno tridimensionales también se pueden colocar como superposiciones.






Mejora de la importación y exportación

  • Se agregó la importación y exportación de archivos de nubes en formatos E57 y ReCAP (*.rcs)
  • Algoritmo mejorado para importar volúmenes recortados
  • Arrastre y suelte archivos de nube de puntos de nanoCAD (*.npc) en dibujos
  • Establecer las unidades de medida del dibujo en el cuadro de diálogo Importar.
  • Exportar nubes de puntos en formato PDF 3D


Nuevos comandos para recortar nubes

  • Se agregaron comandos para recortar nubes con formas esféricas y cilíndricas.
  • Interfaz de comando de recorte mejorada
  • Nuevo comando para invertir los límites de recorte de la nube de puntos


Rastreo a objetos geométricos 3D

Las siguientes referencias 3D reconocen la geometría en nubes de puntos. Se activan y desactivan a través del cuadro de diálogo Parámetros de dibujo o en la barra de estado:
  • Nodo de borde de nube de puntos
  • Borde de la nube de puntos más cercano
  • Perpendicular a Borde de Nube de Puntos
  • Nube de puntos Plano Más cercano
  • Nube de puntos Plano Perpendicular
  • Superficie Característica de Nube de Puntos
  • Nodo del Eje Característico de la Nube de Puntos
  • Eje Característico de la Nube de Puntos
  • Centro Característico de la Nube de Puntos

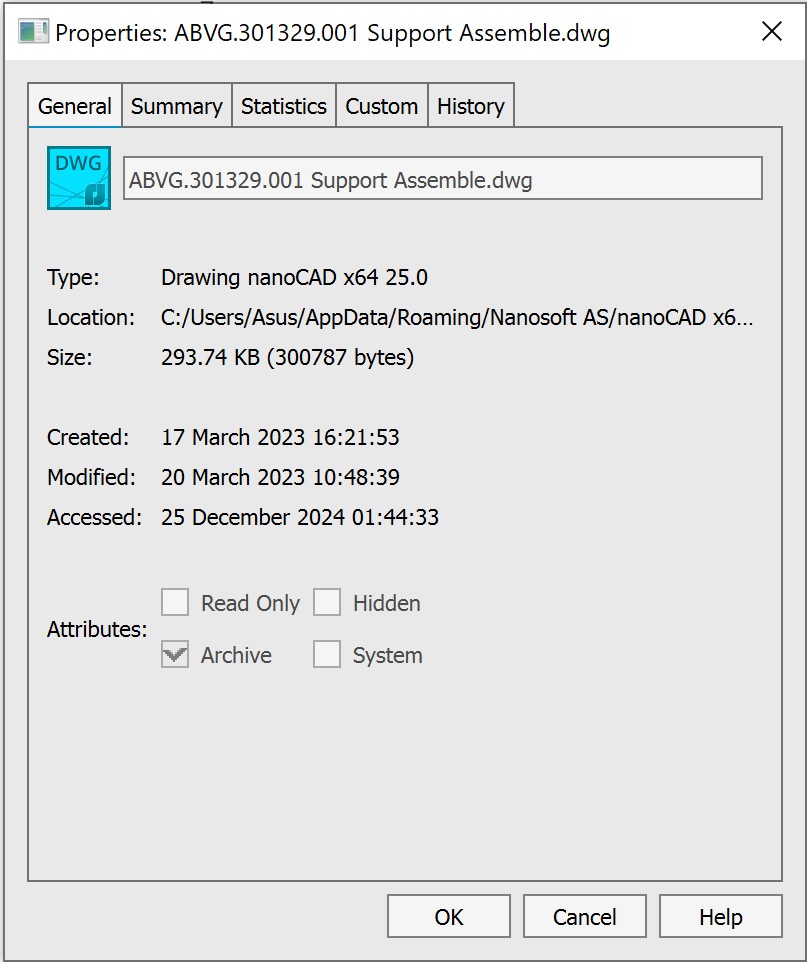

Las propiedades de Windows para nanoCAD ahora muestran el nombre de una hoja o una vista al abrir archivos de dibujo Un dibujo dentro de un conjunto de planos se abre con el nuevo modificador - li st :
/ncad.exe [/drawing_file] [-list "sheet name"]
La vista nombrada guardada en un dibujo se muestra al abrir el dibujo con el nuevo -v cambiar:
/ncad.exe [/drawing_file] [-v "view name"]
 Se puede utilizar tanto el carácter - como el carácter / para el cambio.

Comando Copiar enlace OLE

El nuevo comando Copiar vínculo OLE(COPYLINK) copia la vista actual al portapapeles para que pueda vincularse en otras aplicaciones compatibles con OLE. Se crea un objeto de tipo dibujo de nanoCAD en el otro programa. Esto significa que puedes insertar dibujos de nanoCAD en documentos de Word como objetos OLE, que luego pueden editarse en nanoCAD con solo hacer doble clic.


Comandos OLE renombrados

Se modifican los nombres de los comandos relacionados con OLE para que sean más intuitivos en la interfaz de la barra de herramientas/menú:

En el menú Insertar, el elemento Objeto … se convierte en Objeto OLE … (Los puntos suspensivos indican que se abrirá un cuadro de diálogo).

En el menú Editar , se renombran los siguientes elementos:

  • Copiar vista se convierte en Copiar enlace OLE

  • Enlaces … se convierten en enlaces OLE

  • Actualizar todos los enlaces se convierte en Actualizar todos los enlaces OLE


OLE en el panel de propiedades

Se agregan propiedades al panel Propiedades de los objetos OLE.

Con la herramienta Localizador, ahora puedes rotar de forma interactiva la vista de un modelo:

  • Mientras mantiene presionada la tecla Alt, seleccione cualquier punto en el círculo localizador
  • Elegir uno de los cuatro puntos marcados para rotar una vista 90◦.

La flecha apunta a la nueva posición de rotación de la vista.




Dirección del arco por movimiento del cursor

nanoCAD ahora dibuja arcos (incluidos los elípticos) en la dirección en la que se mueve el cursor. Esto se aplica a los siguientes métodos de construcción de arcos:

  • Centro-Inicio-Fin

  • Inicio-Centro-Fin

  • Arcos elípticos

También puedes cambiar la dirección de construcción de arcos manteniendo presionada la tecla Ctrl.


Círculo por tres tangentes

Ahora se pueden dibujar círculos tangentes a otros tres objetos (menú Dibujar > Círculo ).





Círculos tangentes a splines y elipses

Ahora el comando para crear un círculo por tangente, tangente y radio, permite especificar splines, elipses y arcos elípticos como tangentes. Además, se mejora la creación de círculos tangentes a arcos u otros círculos.




Ruptura de elipses y polilíneas cerradas por dos puntos

Al romper una elipse o una polilínea cerrada con dos puntos, la secuencia de selección de puntos determina qué parte de los objetos se eliminará. (Anteriormente, siempre permanecía la misma parte, independientemente del orden de selección).


Alargamiento en ambas direcciones

El comando Alargar (LENGTHEN) ahora alarga los objetos abiertos simétricamente en ambas direcciones, a través de un nuevo interruptor Dos lados / Un lado . Esto es útil, por ejemplo, para aumentar la longitud de las líneas centrales en ambas direcciones.


Edición de puntos de ajuste de spline con Ctrl

Los puntos de ajuste de spline ahora se pueden editar manteniendo presionada la tecla Ctrl mientras se hace clic en un pinzamiento, al igual que con las polilíneas. El menú contextual se actualiza para reflejar esto.



Nueva selección de objetos con lazo

Ahora se pueden seleccionar objetos usando el método del lazo: mientras mantiene presionado el botón izquierdo del mouse, mueva el cursor alrededor de los objetos. Los objetos se seleccionan mediante un lazo o un marco de selección rectangular, según sus acciones:

  • Mueva el cursor en el área de dibujo mientras mantiene presionado el botón izquierdo del mouse, se dibuja el contorno del lazo. Para finalizar la selección, suelte el botón del ratón.

  • Un solo clic en un área vacía del dibujo inicia una ventana de selección rectangular. Para completar la selección, haga clic en un segundo punto.

La dirección del movimiento del cursor determina qué objetos se seleccionan:

  • Mueva el cursor hacia la derecha y se seleccionarán todos los objetos que estén dentro del área. El área de selección (ventana o lazo) se muestra con un relleno azul semitransparente.

  • Mueva el cursor hacia la izquierda y se seleccionarán los objetos que se encuentren dentro y cruzando el límite. El área de selección (ventana o lazo) se muestra con un relleno verde semitransparente.

Al seleccionar objetos con el método de lazo, puede recorrer tres modos de lazo presionando la tecla Espacio:

  • Seleccionar solo objetos completamente dentro del área del lazo

  • Seleccionar todos los objetos dentro y cruzar el lazo

  • Seleccionar sólo objetos que crucen la línea del lazo







Filtro de vista previa de selección

Se han añadido tres tipos de objetos más al filtro de vista previa de selección cuadro de diálogo: Grupo , Malla y Malla polifacetica .


Acciones interactivas con el botón derecho del ratón

Cuando arrastra y suelta objetos mientras mantiene presionado el botón derecho del ratón, aparece un menú contextual con acciones adicionales: Mover aquí, Copiar aquí, Pegar como bloque. Seleccione uno para realizar la acción.


Copias múltiples con Ctrl

Mientras mueve, rota, escala o refleja objetos con agarres, mantenga presionada la tecla Ctrl para crear copias:

  • Seleccione uno o más objetos

  • Haga clic en un agarre

  • Presione la barra espaciadora para cambiar entre las acciones de copiar, rotar, escalar o reflejar.

  • Mantenga presionada la tecla Ctrl y luego haga clic para localizar copias de los objetos seleccionados





Comando de rotación mejorado

El comando ROTAR obtiene la opción punto clave . Combina el punto base con el ángulo de referencia. Cuando se especifica un ángulo de referencia, el primer punto que se elige para el ángulo es el punto base, alrededor del cual se produce la rotación.


Historial de aislamiento/deaislamiento



Dos nuevas funciones de deshacer/rehacer le permiten navegar por la secuencia de pasos de aislamiento: Deshacer el paso de aislamiento y Rehacer el paso de aislamiento . El aislamiento y su deshacer son independientes del mecanismo general de deshacer/rehacer, por lo que puede aislar un conjunto de objetos, editarlos y luego devolver el aislamiento a un estado de visibilidad anterior. Los cambios en los objetos editados no se ven afectados al deshacer el historial de aislamiento.



Agrupación de Deshacer/Rehacer

Las nuevas opciones Inicio y Fin en los comandos Deshacer y Rehacer (UNDO, REDO) combinan una secuencia de acciones para que se reviertan en un solo paso. Los comandos ejecutados después de configurar Inicio y antes de configurar la opción Fin se deshacen simultáneamente. Puedes crear varios conjuntos Inicio y Fin , cada uno de los cuales se invierte en secuencia.

1. Después de configurar la opción Inicio , el elemento Inicio del grupo de comandos aparece en la lista de comandos.



2. A continuación, todos los comandos que ejecute se agregarán a la lista de deshacer operaciones, uno por uno.



3. Hasta que se aplique la opción Fin ,los comandos aún se pueden cancelar de uno en uno, hasta el elemento Inicio del grupo de comandos .
4. Una vez que se aplica la opción Fin , todas las acciones en la lista de deshacer entre el principio y el final se contraen en un solo grupo de comandos que se pueden deshacer.



5. En este punto, estos comandos sólo se pueden revertir juntos.


MATCHPROP Deshacer

Cuando anteriormente copiaba propiedades a una gran cantidad de objetos con el comando MATCHPROP, es posible que las haya copiado accidentalmente a un objeto incorrecto. En este caso, había que cancelar el comando y empezar a copiar propiedades nuevamente.

Para evitar este problema, se agrega una opción de deshacer local al comando MATCHPROP. La opción aparece cuando se especifica el mensaje Seleccionar objeto(s) de destino.






Espaciado polar

La nueva opción Espaciado polar especifica la distancia de espaciado durante el ajuste polar, si El ajuste polar (variable del sistema POLARDIST) está activado. Cuando la distancia polar se establece en cero, el espaciado polar es igual al espaciado Snap X. El espaciado polar funciona de manera efectiva cuando los modos de seguimiento polar o de objetos están habilitados.


Nuevos tipos de rastreos

  • Ajuste de rejilla : configura el ajuste como una rejilla rectangular con el espaciado especificado en Espaciado de rejilla.

- Ajuste rectangular : configura el ajuste como rectangular y desactiva el modo de dibujo isométrico.
- Ajuste isométrico : configura el ajuste como isométrico y activa el modo de dibujo isométrico.

  • Polar : establece el ajuste como una matriz polar. Con el rastreo polar y el seguimiento polar habilitados, el cursor se ajusta a las líneas de seguimiento desde el punto base en los ángulos especificados en la pestaña Seguimiento polar .
Para utilizar el tipo de ajuste polar en el modo de dibujo isométrico:

  1. Activa el ajuste a rejilla

  2. Establezca la rejilla en ajuste isométrico

  3. Cambia a Ajuste Polar




Espaciado polar

Administra la distancia de espaciado del ajuste polar.

Espaciado: espaciado polar. Está disponible si se ha configurado el ajuste Polar (variable del sistema POLARDIST). En caso de valor cero, el espaciado polar es igual al intervalo de espaciado de snap por X. Funciona cuando el modo de seguimiento polar o de objetos está activado.


Sigue el UCS dinámico

La nueva configuración Seguir UCS dinámico orienta el plano de la rejilla para que coincida automáticamente con el plano XY del UCS dinámico (variable de sistema GRIDDISPLAY).

Ahora puedes configurar referencias a objetos temporalmente. Para hacer esto, ingrese una palabra clave snap durante un comando cuando se le solicite un punto y luego presione Enter. El ajuste se establece temporalmente.






La lista completa de palabras clave de ajuste de objetos está disponible escribiendo OS _ en el símbolo del sistema o desde la barra de estado.




La lista de palabras clave de referencia a objetos se proporciona en la tabla:

Palabra clave

Tipo de ajuste

TT

      Punto de seguimiento

FROM

     From

M2P

     Punto medio entre dos puntos

END

     Punto final

MID

     Medio

INT

     Intersección

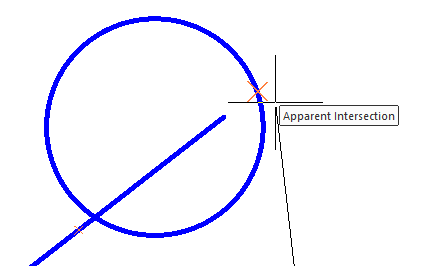

APP

     Intersección aparente

EXT

     Extensión de línea

CEN

     Centro

QUAD

     Cuadrante

TAN

     Tangente

PERP

      Perpendicular

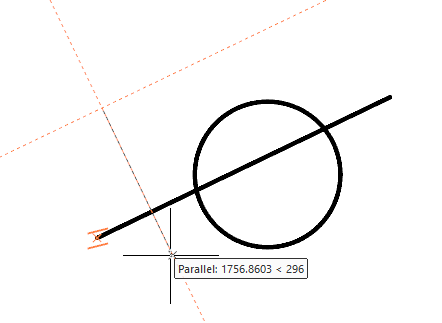

PAR

     Paralelo

INS

     Punto de inserción

NODE

     Node

NEAR

     Más cercano

NINGUNO

     Desactivar referencia a objetos



La nueva opción Sustituir valor Z por elevación actual funciona con las referencias a objetos en el espacio 3D. Cuando se activa, se ajusta a los puntos del plano XY en la UCS actual.

La siguiente figura muestra dos polilíneas 3D dibujadas y ajustadas a los vértices de una malla. La polilínea en rojo utiliza los modos de ajuste de objetos normales; la que está en azul tiene habilitada la opción de reemplazo de coordenadas Z.





En este modo, el valor de la coordenada Z se reemplaza por uno de los siguientes:

  • El valor de su proyección al plano XY

  • El valor de su proyección a un plano paralelo al plano XY en el nivel especificado por la variable ELEVACIÓN, si es distinto de cero).

Cambie el valor de la variable ELEVACIÓN para que los puntos se ajusten a una distancia específica por encima (valores positivos) o por debajo (valores negativos) del plano XY.

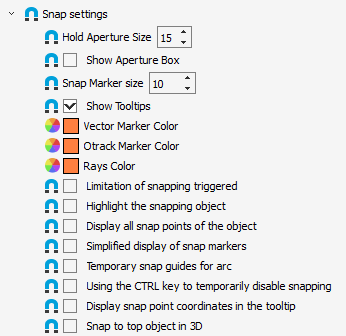

La opción está habilitada en la sección Configuración de ajuste del cuadro de diálogo Opciones y está sincronizada con la variable OSNAPZ.



Se añaden campos para introducir el incremento de longitud y ángulo al editar objetos mediante pinzamientos.

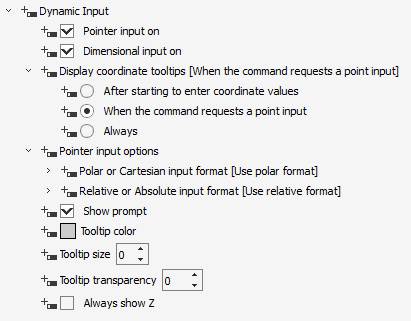

Se agrega soporte para la variable DYNDIVIS al editar objetos mediante pinzamientos;

No todas las dimensiones dinámicas se pueden ver en la pantalla simultáneamente. El número de dimensiones mostradas simultáneamente está controlado por la variable DYNDIVIS. Dependiendo de su valor se podrá visualizar simultáneamente lo siguiente:

  • Sólo una dimensión (DYNDIVIS = 0)




  • Sólo dos dimensiones (= 1)




  • o todas las dimensiones (= 2)




Si solo se muestran una o dos dimensiones simultáneamente y necesita mostrar otras, esto se puede hacer presionando cíclicamente la tecla Tab . Presione la tecla Tab hasta que las dimensiones deseadas sean visibles. En los siguientes movimientos del cursor, las dimensiones seleccionadas seguirán mostrándose.






La entrada dinámica se mejora mediante las siguientes incorporaciones:

  • Los campos de incremento de ángulo y longitud de entrada aparecen al editar objetos con pinzamientos

  • Entrada dinámica implementada para la creación de elipses

  • Los campos de entrada dinámicos aparecen para el segundo punto y los siguientes al dibujar una variedad de objetos en UCS

  • Entrada y edición de dimensiones dinámicas para polilíneas 3D en UCS

  • Se agregó la variable DYNDIVIS para editar objetos con pinzamientos

  • Se corrigen errores al utilizar la entrada dinámica al construir líneas y círculos.

Uso de guiones en listas con viñetas

Ahora puedes crear listas con viñetas utilizando guiones.



Alineado de última línea

Cuando añade una tabulación al final de la última línea de texto de líneas múltiples distribuido, se alinea a la izquierda y permanece así una vez completada la edición.


Bloqueo de texto subdimensional

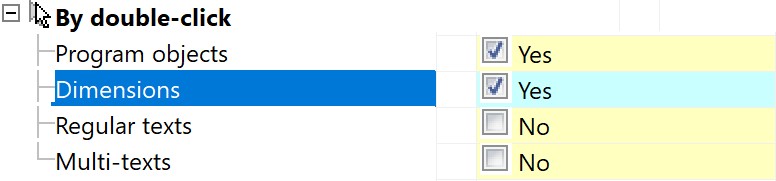

Ahora, el cuadro Dimensiones desmarcado en la pestaña Opciones principales del cuadro de diálogo Configuración de diseño (Sección Editar > haciendo doble clic ) también bloquea la edición mediante doble clic y el texto multilínea subdimensional.




Ocultar el fondo del texto para objetos de distintos tipos

Para ocultar el fondo del texto de líneas múltiples, los atributos de líneas múltiples y el texto de líneas múltiples de directriz múltiple, se utiliza un comando independiente  en la cinta.




Los objetos se pueden seleccionar antes o después de ejecutar el comando. Esto le permite aplicar el comando a varios tipos diferentes de objetos seleccionados.

El comando muestra el cuadro de diálogo Máscara de fondo , que mostrará parámetros para ocultar el fondo del texto de varias líneas en el primer objeto seleccionado.




Al cambiar el tipo de texto del Valor predeterminado de texto de líneas múltiples a texto de una sola línea en el cuadro de diálogo Definición de atributo (comando ATTDEF), ahora se muestra una advertencia cuando el texto es tan largo que se truncaría. Anteriormente, el texto se borraba por completo.




Al cambiar de un atributo de una sola línea a uno de varias líneas, el texto también se conserva.

Se corrigen los siguientes errores en las directrices múltiples:

  • Si se utilizó una fuente TTF, los espacios no se subrayaban.

  • El texto se subrayó incorrectamente en las directrices múltiples con adjuntos Inferior o Superior y justificación Subrayado y Medio

  • El texto en las directrices múltiples con Anclaje superior tenía su alineaciónizquierda cambiada a derecha

El menú Modificar > Directrices múltiples obtiene comandos de edición de directrices múltiples:


Para las dimensiones y directrices múltiples creadas en otros sistemas CAD, se mantiene la asociatividad con los objetos cuando se importan a nanoCAD.

Los vínculos asociativos de las dimensiones con los objetos se pueden romper desplazando los puntos de agarre de las líneas de extensión.

El comando Romper cota (DIMBREAK) pasa a llamarse MDIMBREAK.

El comando Restaurar cota (DIMUNBREAK) pasa a llamarse MDIMUNBREAK.

Una nueva versión del comando Romper y restaurar cota (DIMBREAK) combina las funciones de ambos comandos.

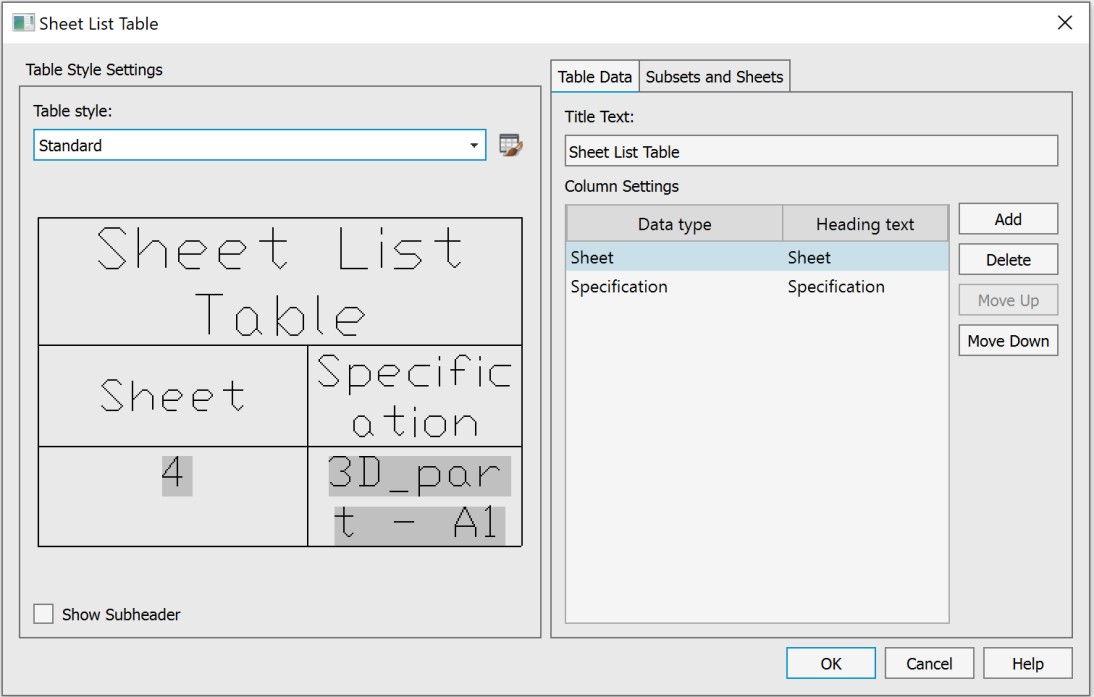

Ahora es posible generar listas de hojas a partir de un conjunto de hojas como una tabla. Desde la barra de herramientas Conjunto de hojas ,selecciona el nombre de un conjunto de hojas y un grupo de hojas, luego en el menú contextual selecciona el elemento Insertar lista de hojas .

Las plantillas proporcionadas para los conjuntos de hojas contienen las configuraciones necesarias. Para cambiar el estilo de la lista de hojas, edita el estilo de la tabla con el cuadro de diálogo de estilo de tabla (comando TABLESTYLE).

Ahora puede seleccionar varias hojas manteniendo presionadas las teclas Ctrl o Shift en el cuadro de diálogo Trazado por lotes (comando PUBLISH ). Utilice Ctrl para seleccionar hojas individuales y/o Shift para seleccionar rangos de hojas.



También puede seleccionar directamente una configuración de página diferente para cada hoja desde la lista desplegable de la opción Configuración de página .



El comando Renombrar presentación a no requiere que vuelvas a ingresar un nombre de presentación al renombrarla. El nombre se puede cambiar directamente en la pestaña. Además, puedes reorganizar la lista de pestañas de presentación mediante arrastrar y soltar.



Los botones Paso a la izquierda y Paso a la derecha se eliminaron del menú contextual de la pestaña de diseño por ser innecesarios.
El nuevo  comando Alinear Viewport (ALIGNSPACE) ajusta el factor de panorámica y zoom de los objetos en las ventanas gráficas de diseño en función de un punto de alineación en el espacio del modelo y del papel. Los puntos especificados en el espacio modelo se alinean con los puntos establecidos en el espacio papel.


  • Especificar un punto en el espacio modelo y otro punto en el espacio papel desplaza (pan) la vista.

  • Al especificar dos puntos en el espacio modelo y dos en el espacio papel, se establece la escala del zoom, la panorámica y la rotación. El factor de zoom y la rotación del UCS se ajustan según los puntos especificados.

Se ha ampliado el menú contextual para las ventanas gráficas del espacio papel:

Ahora, al importar archivos PDF utilizando el comando Importar PDF (PDFIMPORT), los datos de texto se colocan en las mismas capas en las que estaban al crear un archivo PDF. Los nombres de las capas comenzarán con el prefijo PDF . Para ello, en el cuadro de diálogo Importar PDF, al seleccionar los parámetros de capas, seleccione la opción Usar capas PDF ;

Los rellenos sólidos en la Plataforma nanoCAD ahora se importan como un relleno, y no como un contorno como antes.

Se ha corregido un error con la importación de rellenos degradados desde PDF, cuando algunos tipos de rellenos degradados no se importaban al dibujo. Los rellenos degradados se importan como imágenes rasterizadas.

Los archivos PNG ahora pueden tener fondos transparentes mediante el uso del canal alfa.



El nuevo comando Transparencia (TRANSPARENCY) controla la transparencia de los píxeles de fondo en las imágenes raster El comando está disponible en la cinta (grupo Visualización ), el menú Ráster y la barra de herramientas Ráster .

Ahora, al abrir archivos que contienen tablas .dwg creadas en otros sistemas CAD, los valores en las celdas con fórmulas se recalculan y se muestran correctamente.

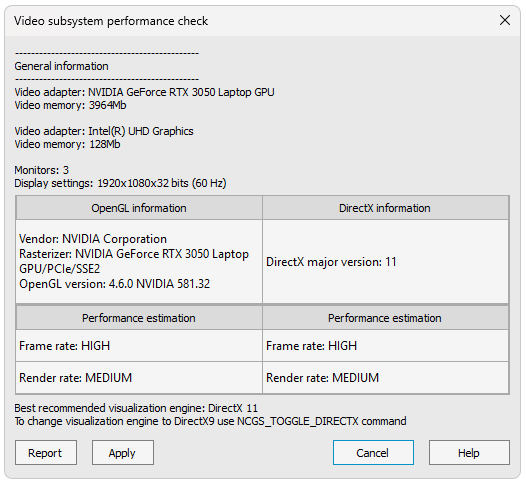

Puede optimizar el trabajo en el programa al conectarse a una estación de trabajo de forma remota a través de RDP utilizando el modo de compatibilidad mejorada con DirectX en el cuadro de diálogo Opciones .




Si la casilla está marcada, se utiliza DirectX 9. Cuando se borra, se utiliza la versión de DirectX predeterminada. En la mayoría de los casos es DirectX 11, pero si el sistema no lo soporta, entonces es DirectX 9. También puede cambiar la versión de DirectX con el comando NCGS_TOGGLE_DIRECTX.

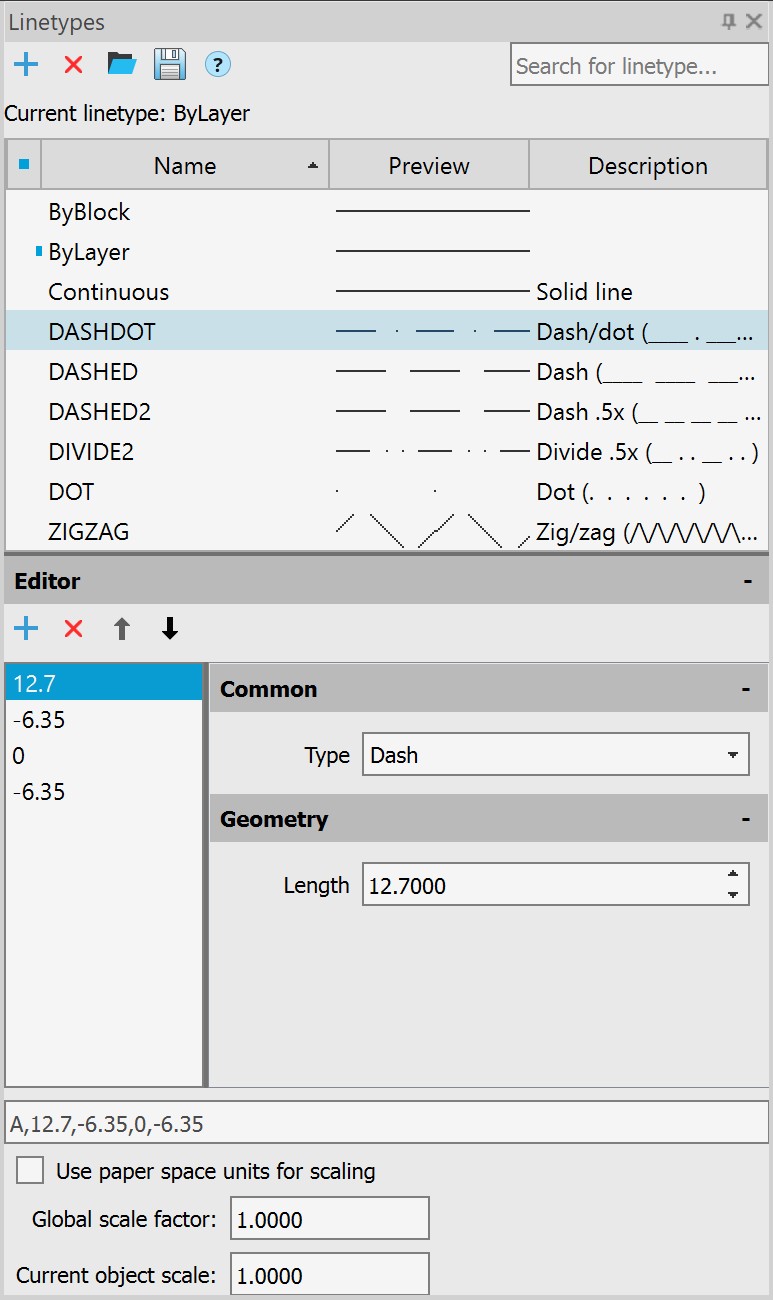

En el diálogo Tipo de línea y en la lista desplegable, los nombres de los tipos de línea ahora se pueden ordenar en orden alfabético.

nanoCAD ahora continúa funcionando durante una hora más después de la pérdida de su licencia. Esto le permitirá completar su trabajo. Se le recordará periódicamente que su licencia ha expirado.
