Novedades en Mechanica
Versión 24
Se han mejorado las propiedades de las bridas y los tapones de brida.
Se han añadido las siguientes propiedades:
Todos estos parámetros se pueden seleccionar de acuerdo con los requisitos de las normas pertinentes. Ahora es más conveniente crear un símbolo para las bridas y los discos de brida en las especificaciones.
Se han añadido las siguientes propiedades:
- categoría de material;
- material;
- grupo de control;
- parámetros adicionales.
Todos estos parámetros se pueden seleccionar de acuerdo con los requisitos de las normas pertinentes. Ahora es más conveniente crear un símbolo para las bridas y los discos de brida en las especificaciones.
En las actualizaciones de nanoCAD Mechanica 23, se han añadido nuevos tipos de roscas previamente no anunciados a la herramienta de Rosca 3D: tubulares, trapezoidales y de empuje.
Y en nanoCAD Mechanica 24 se ha añadido una rosca 3D de radio métrico.
Ahora puedes crear piezas 3D con este tipo de roscas, tanto internas como externas. Además, dichas roscas están disponibles en los elementos base.
Y en nanoCAD Mechanica 24 se ha añadido una rosca 3D de radio métrico.
Ahora puedes crear piezas 3D con este tipo de roscas, tanto internas como externas. Además, dichas roscas están disponibles en los elementos base.
Se ha agregado a la herramienta Dibujar ejes la opción de construir un eje utilizando dos puntos.
Se ha corregido el formato de las unidades angulares Deg/Min/Sec.
Se ha corregido la actualización de vistas detalladas desde los viewports.

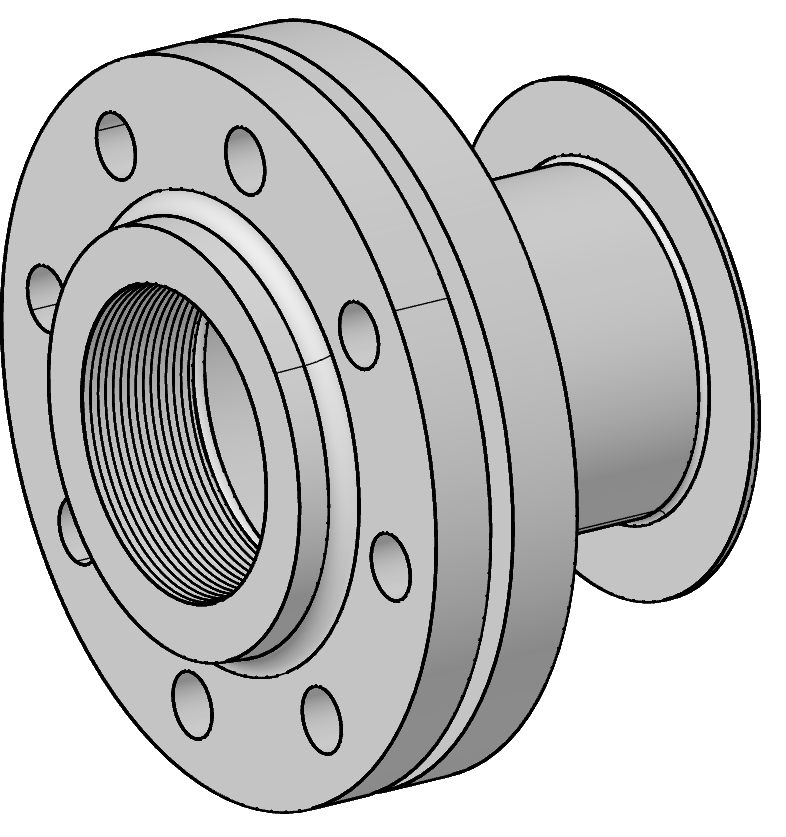

Se han creado modelos 3D de accesorios de tubería para conexiones a lo largo del cono interno.
Se han creado modelos 3D de tapones y obturadores.
Se ha corregido el formato de las unidades angulares Deg/Min/Sec.
Se ha corregido la actualización de vistas detalladas desde los viewports.
Se han creado modelos 3D de accesorios de tubería para conexiones a lo largo del cono interno.
Se han creado modelos 3D de tapones y obturadores.
Ahora los parámetros de una hoja sólida se muestran en el Administrador de parámetros .
Se corrigió el error por el cual los gráficos de restricciones 3D en objetos estándar no se resaltaban.
Se ha corregido el dibujo de las ruedas dentadas.
Sólidos de Hoja
Se han corregido los errores por los cuales no se creaba un pliegue según un boceto:
Se ha corregido la construcción de barridos sobre sólidos con superficies NURBs.
Se ha corregido el dibujo de las ruedas dentadas.
Sólidos de Hoja
Se han corregido los errores por los cuales no se creaba un pliegue según un boceto:
- A lo largo de una línea con ángulo interior
- a lo largo del borde en el plano del boceto
- con más de dos líneas
Se ha corregido la construcción de barridos sobre sólidos con superficies NURBs.
Versión 23
El módulo Mechanica se ha complementado con funciones adicionales para el diseño 3D de unidades de ensamblaje. Las nuevas herramientas están diseñadas para satisfacer las necesidades de automatizar la creación de dibujos y especificaciones.
El tipo de archivo se puede cambiar según el propósito:
El tipo de archivo se puede cambiar según el propósito:
- No especificado
- parte
- ensamblaje
El tipo de archivo especificado tiene las propiedades adecuadas y se transfiere a la especificación.
El archivo con el tipo asignadoNo seleccionado es un archivo *.dwg regular, en el cual puedes elaborar dibujos bidimensionales y especificaciones.4o
Para archivos de los tipos Parte y Ensamblaje , se han añadido las siguientes propiedades, necesarias para la creación de especificaciones de modelos 3D:
En las propiedades de los archivos de partes y ensamblajes Datos de Sellos ), se han creado campos para las inscripciones principales, de inventario y de referencia de dibujos y especificaciones. Al crear un dibujo o especificación, se asocian con los campos de formato correspondientes.
El archivo con el tipo asignadoNo seleccionado es un archivo *.dwg regular, en el cual puedes elaborar dibujos bidimensionales y especificaciones.4o
Para archivos de los tipos Parte y Ensamblaje , se han añadido las siguientes propiedades, necesarias para la creación de especificaciones de modelos 3D:
- sección
- nombre
- designación
- nota
En las propiedades de los archivos de partes y ensamblajes Datos de Sellos ), se han creado campos para las inscripciones principales, de inventario y de referencia de dibujos y especificaciones. Al crear un dibujo o especificación, se asocian con los campos de formato correspondientes.
El diseño de ensamblajes se realiza mediante referencias externas, cuando los archivos de las unidades de ensamblaje se compilan a partir de archivos de partes utilizando dichas referencias. A su vez, las unidades de ensamblaje compuestas por varias partes pueden formar parte de unidades de ensamblaje más grandes. De esta forma, se puede obtener el nivel deseado de anidamiento de unidades de ensamblaje y formar la composición de diseño de un elemento en el historial de construcción del modelo de ensamblaje.
Al usar referencias externas en los archivos de modelos 3D de partes y unidades de ensamblaje, los dibujos correspondientes pueden formarse en el espacio papel de los archivos externos, sin sobrecargar el espacio modelo y manteniendo la asociatividad entre el modelo 3D y el dibujo.
En las propiedades de partes y unidades de ensamblaje, puedes especificar datos como sección, nombre, designación y nota, así como información para rellenar los timbres de los dibujos. Si utilizas una parte o ensamblaje como bloque varias veces, copia el bloque o utiliza el comando Insertar Bloque. Al ensamblar a partir de bloques, puede generar una especificación y preparar un dibujo de ensamblaje.
Al usar referencias externas en los archivos de modelos 3D de partes y unidades de ensamblaje, los dibujos correspondientes pueden formarse en el espacio papel de los archivos externos, sin sobrecargar el espacio modelo y manteniendo la asociatividad entre el modelo 3D y el dibujo.
En las propiedades de partes y unidades de ensamblaje, puedes especificar datos como sección, nombre, designación y nota, así como información para rellenar los timbres de los dibujos. Si utilizas una parte o ensamblaje como bloque varias veces, copia el bloque o utiliza el comando Insertar Bloque. Al ensamblar a partir de bloques, puede generar una especificación y preparar un dibujo de ensamblaje.
Los bloques con partes y unidades de ensamblaje pueden copiarse de un archivo a otro, manteniendo todas sus propiedades.
Al formar una especificación a partir de un modelo 3D, se recopilan datos del ensamblaje, como los nombres y designaciones de partes y unidades de ensamblaje, las secciones de la especificación en las que deben incluirse estos ensamblajes, así como las notas para la especificación.
Al formar una especificación a partir de un modelo 3D, se recopilan datos del ensamblaje, como los nombres y designaciones de partes y unidades de ensamblaje, las secciones de la especificación en las que deben incluirse estos ensamblajes, así como las notas para la especificación.
Los bloques con partes y unidades de ensamblaje pueden copiarse de un archivo a otro, y todas sus propiedades se conservan.
Al formar una especificación a partir de un modelo 3D, se recopilan datos del ensamblaje, como los nombres y designaciones de partes y unidades de ensamblaje, las secciones de la especificación en las que deben incluirse estos ensamblajes, así como las notas para la especificación.
En las vistas del modelo 3D de un ensamblaje, puedes colocar llamadas numeradas de las posiciones de la especificación. Los números de posición de las llamadas de la especificación están sincronizados con el editor de especificaciones, y los elementos de la especificación pueden renumerarse.
Al formar una especificación a partir de un modelo 3D, se recopilan datos del ensamblaje, como los nombres y designaciones de partes y unidades de ensamblaje, las secciones de la especificación en las que deben incluirse estos ensamblajes, así como las notas para la especificación.
En las vistas del modelo 3D de un ensamblaje, puedes colocar llamadas numeradas de las posiciones de la especificación. Los números de posición de las llamadas de la especificación están sincronizados con el editor de especificaciones, y los elementos de la especificación pueden renumerarse.
A las piezas 3D se les pueden asignar materiales de la base de datos de elementos que tengan un valor de densidad, así como materiales personalizados universales, para los cuales puedes especificar cualquier densidad deseada. En función de la densidad del material y del volumen geométrico de la pieza, se calcula automáticamente el peso de la pieza. Si las partes se ensamblan en una unidad de ensamblaje, el peso de dicha unidad de ensamblaje estará compuesto por los pesos de las partes que la conforman. Y con el peso de las partes y unidades de ensamblaje incluidas, puedes determinar el peso total del ensamblaje principal.
Al crear estampados, ahora puedes seleccionar varios contornos cerrados (áreas de boceto) a la vez.
Ha aparecido el comando de modelado de lámina con brida, que permite crear una curvatura en una pieza de chapa metálica a lo largo de un borde plano de forma arbitraria o una cadena de bordes que se unen tangencialmente.
En el módulo Mecánica, la visualización de la rejilla en el espacio del modelo ahora está desactivada de forma predeterminada.
En el módulo Mecánica, la visualización de la rejilla en el espacio del modelo ahora está desactivada de forma predeterminada.
Versión 22
El comando Vista de la sección desglosadaspermite obtener automáticamente imágenes de elementos de la base de datos, como ranuras y agujeros centrales en ejes. En piezas y bridas, este comando se puede utilizar para realizar cortes a la mitad. En los fondos y cascarones con dimensiones reducidas, se puede mostrar su grosor.
Al crear una sección desglosadas, todos los elementos de la base de datos que se encuentran dentro de su marco se muestran en la sección. En este caso, si el elemento de la base de datos no tiene una vista de sección, se mostrará su vista normal.
Al utilizar geometría que cae en una sección local, se reformará mediante el botón de marco Actualizar vista o mediante el comando mcregenobj.
Al crear una sección desglosadas, todos los elementos de la base de datos que se encuentran dentro de su marco se muestran en la sección. En este caso, si el elemento de la base de datos no tiene una vista de sección, se mostrará su vista normal.
Al utilizar geometría que cae en una sección local, se reformará mediante el botón de marco Actualizar vista o mediante el comando mcregenobj.
Al trabajar con modelos de chapa, se implementa la capacidad de crear una vista plana como un cuerpo separado. Esta funcionalidad le brinda más libertad al dibujar a partir de modelos 3D de chapa metálica. Ahora es posible dibujar dibujos planos en dos estados simultáneamente: doblado y sin doblar, manteniendo la asociatividad con el modelo 3D.
Se han desarrollado las propiedades de las piezas de los fijadores.
Para los estándares antiguos, se han agregado las siguientes propiedades:
Para los nuevos estándares, se han agregado las siguientes propiedades:
Para los estándares antiguos, se han agregado las siguientes propiedades:
- Dirección de rosca
- Campo de tolerancia de rosca
- Material
- Clase/grupo de resistencia
- Tipo/grado de acero
- Recubrimiento
- Espesor del recubrimiento
Para los nuevos estándares, se han agregado las siguientes propiedades:
- Material
- Clase de resistencia
- Recubrimiento
- Elemento de recubrimiento
- Espesor del recubrimiento
- Acabado del recubrimiento
- Método de recubrimiento
- Lubricación de recubrimiento
- Duración de los ensayos
Se ha añadido archivo para reemplazar el singular por el plural. Este archivo llamado SpecRecsGroupingNameReplace.txt se instala en la carpeta C:\ProgramData\Nanosoft\nanoCAD x64 22.0\NanoMechanical\UserTemplates\en-US y está disponible para que los usuarios lo modifiquen con el fin de agregar sus propias palabras que deben ser cambiadas durante la agrupación. Si al agrupar líneas de especificación se encuentra una palabra de reemplazo (por ejemplo, "Tornillo"), entonces se reemplaza con una palabra sustituta (por ejemplo, "Tornillos"). La acción del archivo también se aplica a la agrupación personalizada de líneas con etiquetas $$.

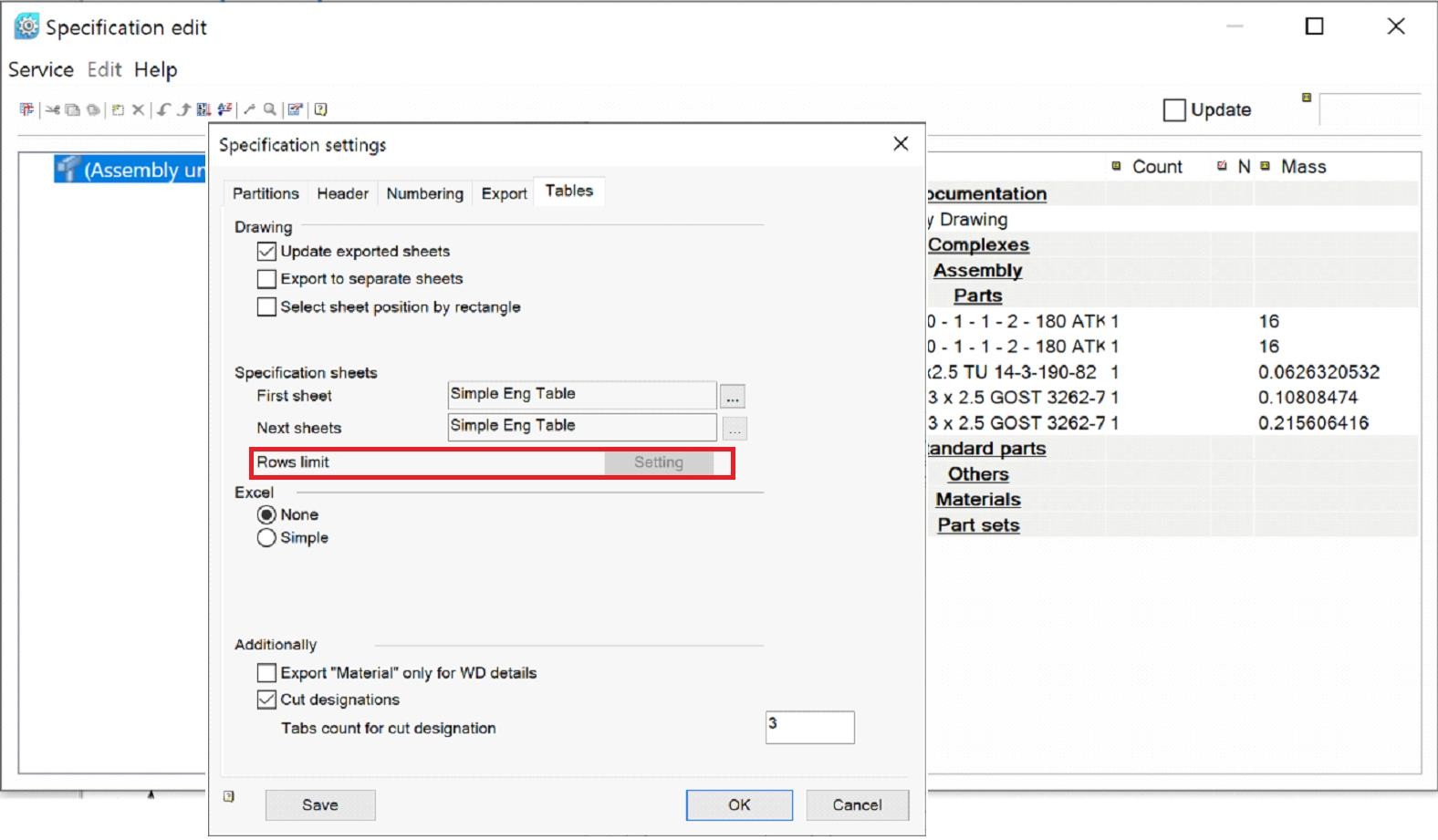

Se han creado plantillas de especificación adicionales con el sello del cliente para todas las plantillas de especificación disponibles en la base de datos (tipo simple, tipo grupo A y tipo B, grupo tipo A hasta 3 versiones y plasma). Se han añadido columnas en estas plantillas para la firma del cliente, números de decisiones, años de aprobación e índice.
Se han creado plantillas de especificación adicionales con el sello del cliente para todas las plantillas de especificación disponibles en la base de datos (tipo simple, tipo grupo A y tipo B, grupo tipo A hasta 3 versiones y plasma). Se han añadido columnas en estas plantillas para la firma del cliente, números de decisiones, años de aprobación e índice.
Materiales según EN, DIN y ASTM con la posibilidad de su designación tanto por composición química o marca, como por números.

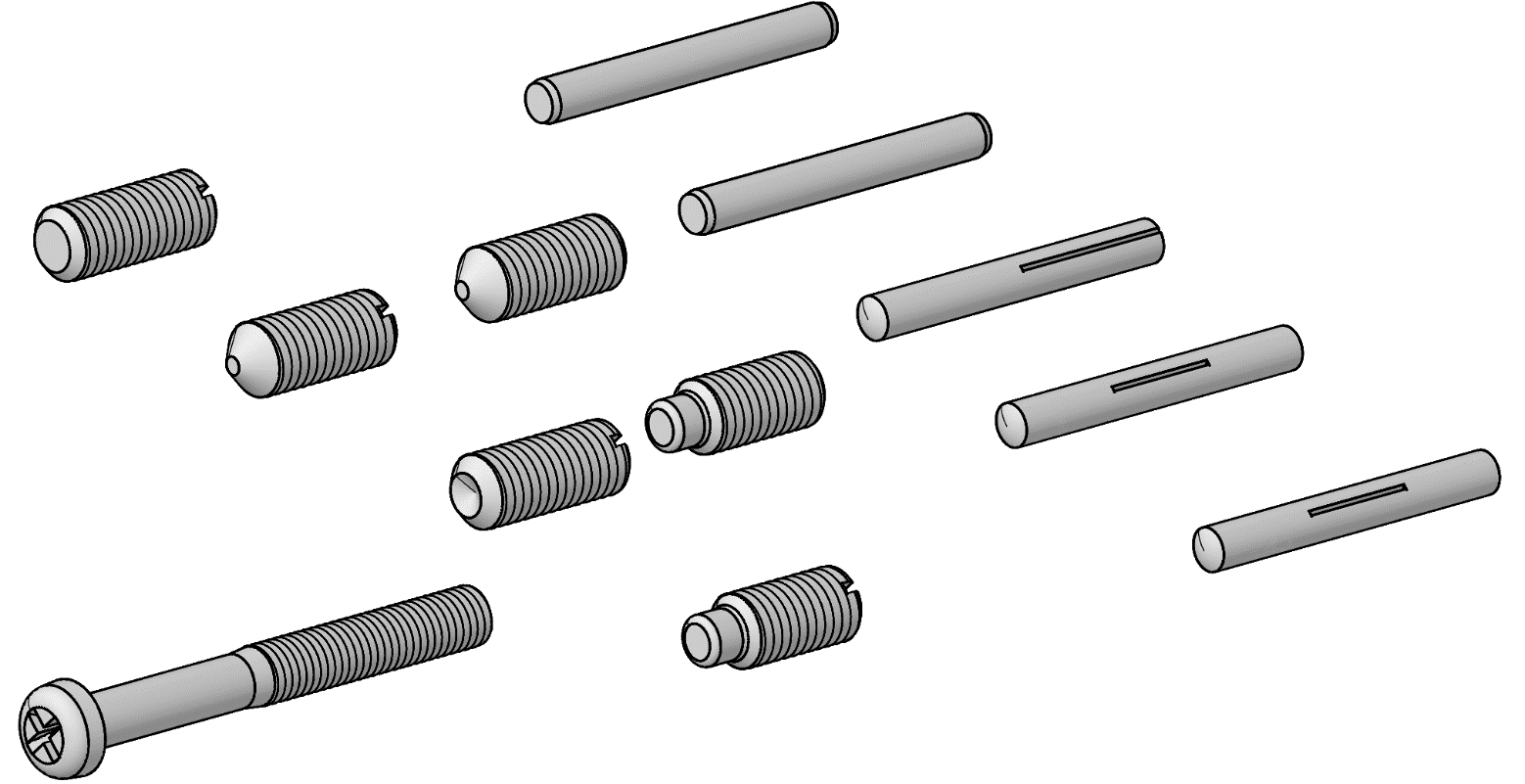

Rosca 3D en fijadores estándar.
Versión 21
Mechanica ha pasado a un nuevo sistema de gestión de base de datos de materiales que tiene en cuenta los elementos de la lista de deseos del usuario. La nueva base de datos incluye elementos de la base de datos general de objetos, así como las siguientes mejoras sobre la anterior:
-
Materiales más complejos y variados
-
Materiales personalizados
-
Notas de varias líneas para materiales
La herramienta Relleno de agujeros de Mechanica mejora la conversión a agujeros roscados:
-
Los diámetros de los agujeros se convierten en el diámetro exterior de las roscas.
-
Los diámetros de rosca interna dependen de la selección del rastero.
-
Se establecen los nombres de las roscas métricas.
La herramienta Tablas de agujeros ahora construye el sistema de coordenadas izquierdo de los agujeros.
-
Se ha corregido la dimensionación en los UCS.
-

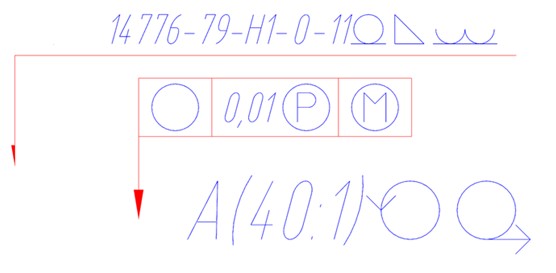

Se han corregido los símbolos para superficies.
